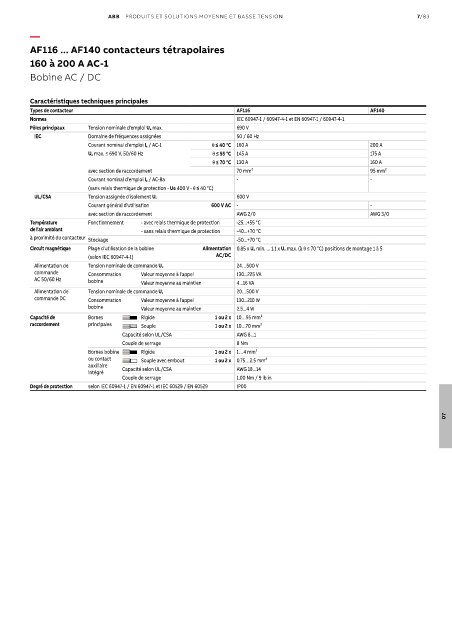

Page 1041 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/83

—
AF116 ... AF140 contacteurs tétrapolaires
160 à 200 A AC-1

Bobine AC / DC

Caractéristiques techniques principales
Types de contacteur AF116 AF140
Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1
Pôles principaux Tension nominale d'emploi U e max. 690 V
IEC Domaine de fréquences assignées 50 / 60 Hz
Courant nominal d'emploi I e / AC-1 θ ≤ 40 °C 160 A 200 A
U e max. ≤ 690 V, 50/60 Hz θ ≤ 55 °C 145 A 175 A
θ ≤ 70 °C 130 A 160 A
avec section de raccordement 70 mm² 95 mm²
Courant nominal d'emploi I e / AC-8a - -
(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)
UL/CSA Tension assignée d'isolement U i 600 V
Courant général d'utilisation 600 V AC - -
avec section de raccordement AWG 2/0 AWG 3/0
Température Fonctionnement - avec relais thermique de protection -25...+55 °C
de l'air ambiant - sans relais thermique de protection -40...+70 °C
à proximité du contacteur Stockage -50...+70 °C
Circuit magnétique Plage d'utilisation de la bobine Alimentation 0.85 x U c min. ... 1.1 x U c max. (à θ ≤ 70 °C) positions de montage 1 à 5
(selon IEC 60947-4-1) AC/DC
Alimentation de Tension nominale de commande U c 24…500 V
commande Consommation Valeur moyenne à l'appel 130...225 VA
AC 50/60 Hz bobine Valeur moyenne au maintien 4...16 VA
Alimentation de Tension nominale de commande U c 20…500 V
commande DC Consommation Valeur moyenne à l'appel 130...210 W
bobine Valeur moyenne au maintien 2.5...4 W
Capacité de Bornes Rigide 1 ou 2 x 10…95 mm²
raccordement principales Souple 1 ou 2 x 10…70 mm²
Capacité selon UL/CSA AWG 8...1
Couple de serrage 8 Nm
Bornes bobine Rigide 1 ou 2 x 1…4 mm²
ou contact Souple avec embout 1 ou 2 x 0.75…2.5 mm²
auxiliaire
intégré Capacité selon UL/CSA AWG 18...14
Couple de serrage 1.00 Nm / 9 lb.in
Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP00
