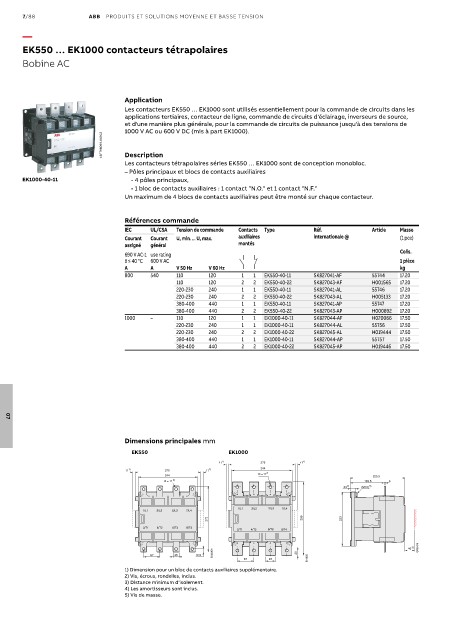

Page 1046 - Les indispensables 2021

7/88 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
EK550 … EK1000 contacteurs tétrapolaires

Bobine AC

Application
Les contacteurs EK550 … EK1000 sont utilisés essentiellement pour la commande de circuits dans les
applications tertiaires, contacteur de ligne, commande de circuits d'éclairage, inverseurs de source,
et d'une manière plus générale, pour la commande de circuits de puissance jusqu'à des tensions de
1000 V AC ou 600 V DC (mis à part EK1000).
1SFT98099-069C2 Description

Les contacteurs tétrapolaires séries EK550 … EK1000 sont de conception monobloc.
– Pôles principaux et blocs de contacts auxiliaires
EK1000-40-11 - 4 pôles principaux,
- 1 bloc de contacts auxiliaires : 1 contact "N.O." et 1 contact "N.F."
Un maximum de 4 blocs de contacts auxiliaires peut être monté sur chaque contacteur.

Références commande
IEC UL/CSA Tension de commande Contacts Type Réf. Article Masse
Courant Courant U c min. ... U c max. auxiliaires internationale @ (1 pce)
assigné général montés
Colis.
690 V AC-1 use rating
θ ≤ 40 °C 600 V AC 1 pièce
A A V 50 Hz V 60 Hz kg
800 540 110 120 1 1 EK550-40-11 SK827041-AF 55744 17.20
110 120 2 2 EK550-40-22 SK827043-AF H001565 17.20
220-230 240 1 1 EK550-40-11 SK827041-AL 55746 17.20
220-230 240 2 2 EK550-40-22 SK827043-AL H005133 17.20
380-400 440 1 1 EK550-40-11 SK827041-AP 55747 17.20
380-400 440 2 2 EK550-40-22 SK827043-AP H000892 17.20
1000 – 110 120 1 1 EK1000-40-11 SK827044-AF H020066 17.50
220-230 240 1 1 EK1000-40-11 SK827044-AL 55756 17.50
220-230 240 2 2 EK1000-40-22 SK827045-AL H019444 17.50
380-400 440 1 1 EK1000-40-11 SK827044-AP 55757 17.50
380-400 440 2 2 EK1000-40-22 SK827045-AP H019446 17.50

07

Dimensions principales mm
EK550 EK1000
11 1) 270 11 1)
11 1) 270 11 1) 244
244 D = 11 2) 225.5
D = 11 2) 139.5 6
23 4) (M10) 5)

1/L1 3/L2 5/L3 7/L4
1/L1 3/L2 5/L3 7/L4
272 299 223
2/T1 4/T2 6/T3 8/T4
2/T1 4/T2 6/T3 8/T4

40 3) E0264D6
E0263D6 20
67 25 12.5
67 40 E1692D
1) Dimension pour un bloc de contacts auxiliaires supplémentaire.
2) Vis, écrous, rondelles, inclus.
3) Distance minimum d'isolement.
4) Les amortisseurs sont inclus.
5) Vis de masse.
