7/92 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

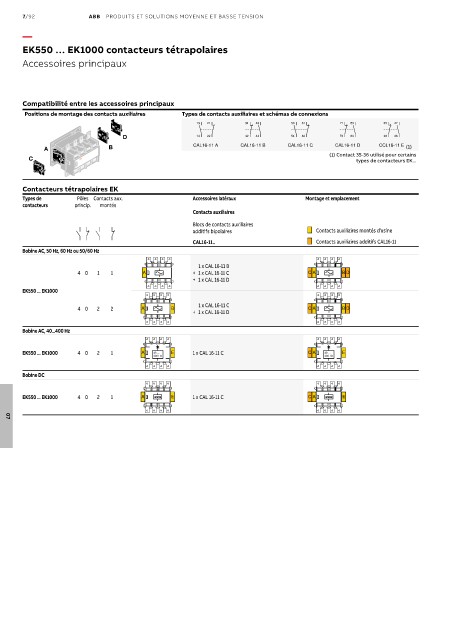

EK550 … EK1000 contacteurs tétrapolaires

Accessoires principaux

Compatibilité entre les accessoires principaux
Positions de montage des contacts auxiliaires Types de contacts auxiliaires et schémas de connexions
13 21 31 43 53 61 71 83 35 47
14 22 32 44 54 62 72 84 36 48
CAL16-11 A CAL16-11 B CAL16-11 C CAL16-11 D CCL16-11 E (1)
(1) Contact 35-36 utilisé pour certains
types de contacteurs EK...

Contacteurs tétrapolaires EK
Types de Pôles Contacts aux. Accessoires latéraux Montage et emplacement
contacteurs princip. montés
Contacts auxiliaires
Blocs de contacts auxiliaires
additifs bipolaires Contacts auxiliaires montés d'usine
CAL16-11.. Contacts auxiliaires additifs CAL16-11
Bobine AC, 50 Hz, 60 Hz ou 50/60 Hz
1 x CAL 16-11 B
4 0 1 1 A + 1 x CAL 16-11 C C A B D
+ 1 x CAL 16-11 D
EK550 ... EK1000

1 x CAL 16-11 C
4 0 2 2 A B C A B D
+ 1 x CAL 16-11 D
Bobine AC, 40...400 Hz

EK550 ... EK1000 4 0 2 1 A 40 ... E 1 x CAL 16-11 C C A 40 ... E
400 Hz 400 Hz

Bobine DC

EK550 ... EK1000 4 0 2 1 A E 1 x CAL 16-11 C C A E

07
