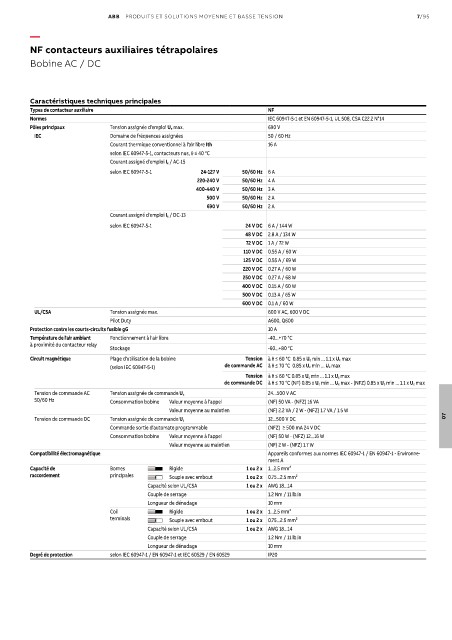

ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                              7/95

         —
         NF contacteurs auxiliaires tétrapolaires

         Bobine AC / DC




         Caractéristiques techniques principales
         Types de contacteur auxiliaire                                 NF
         Normes                                                         IEC 60947-5-1 et EN 60947-5-1, UL 508, CSA C22.2 N°14
         Pôles principaux     Tension assignée d'emploi U e max.        690 V
          IEC                 Domaine de fréquences assignées           50 / 60 Hz
                              Courant thermique conventionnel à l'air libre Ith  16 A
                              selon IEC 60947-5-1, contacteurs nus, θ ≤ 40 °C
                              Courant assigné d'emploi I e / AC-15
                              selon IEC 60947-5-1     24-127 V   50/60 Hz 6 A
                                                     220-240 V   50/60 Hz 4 A
                                                     400-440 V   50/60 Hz 3 A
                                                       500 V     50/60 Hz 2 A
                                                        690 V    50/60 Hz 2 A
                              Courant assigné d'emploi I e / DC-13
                              selon IEC 60947-5-1                 24 V DC 6 A / 144 W
                                                                  48 V DC 2.8 A / 134 W
                                                                  72 V DC 1 A / 72 W
                                                                 110 V DC 0.55 A / 60 W
                                                                 125 V DC 0.55 A / 69 W
                                                                 220 V DC 0.27 A / 60 W
                                                                 250 V DC 0.27 A / 68 W
                                                                 400 V DC 0.15 A / 60 W
                                                                 500 V DC 0.13 A / 65 W
                                                                 600 V DC 0.1 A / 60 W
          UL/CSA              Tension assignée max.                     600 V AC, 600 V DC
                              Pilot Duty                                A600, Q600
         Protection contre les courts-circuits fusible gG               10 A
         Température de l'air ambiant  Fonctionnement à l'air libre     -40...+70 °C
         à proximité du contacteur relay
                              Stockage                                  -60...+80 °C
         Circuit magnétique   Plage d'utilisation de la bobine    Tension  à θ ≤ 60 °C  0.85 x U c min ... 1.1 x U c max
                              (selon IEC 60947-5-1)         de commande AC à θ ≤ 70 °C  0.85 x U c min ... U c max
                                                                  Tension  à θ ≤ 60 °C 0.85 x U c min ... 1.1 x U c max
                                                            de commande DC à θ ≤ 70 °C (NF) 0.85 x U c min ... U c max - (NFZ) 0.85 x U c min ... 1.1 x U c max
          Tension de commande AC   Tension assignée de commande U c     24...500 V AC
          50/60 Hz            Consommation bobine  Valeur moyenne à l'appel  (NF) 50 VA - (NFZ) 16 VA
                                              Valeur moyenne au maintien  (NF) 2.2 VA / 2 W - (NFZ) 1.7 VA / 1.5 W
          Tension de commande DC  Tension assignée de commande U c      12...500 V DC                                 07
                              Commande sortie d'automate programmable   (NFZ)  ≥ 500 mA 24 V DC
                              Consommation bobine  Valeur moyenne à l'appel  (NF) 50 W - (NFZ) 12...16 W
                                              Valeur moyenne au maintien  (NF) 2 W - (NFZ) 1.7 W
         Compatibilité électromagnétique                                Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environne-
                                                                        ment A
         Capacité de          Bornes          Rigide              1 ou 2 x 1...2.5 mm²
         raccordement         principales     Souple avec embout  1 ou 2 x 0.75...2.5 mm²
                                        Capacité selon UL/CSA     1 ou 2 x AWG 18...14
                                        Couple de serrage               1.2 Nm / 11 lb.in
                                        Longueur de dénudage            10 mm
                              Coil            Rigide              1 ou 2 x 1...2.5 mm²
                              terminals       Souple avec embout  1 ou 2 x 0.75...2.5 mm²
                                        Capacité selon UL/CSA     1 ou 2 x AWG 18...14
                                        Couple de serrage               1.2 Nm / 11 lb.in
                                        Longueur de dénudage            10 mm
         Degré de protection  selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529  IP20
