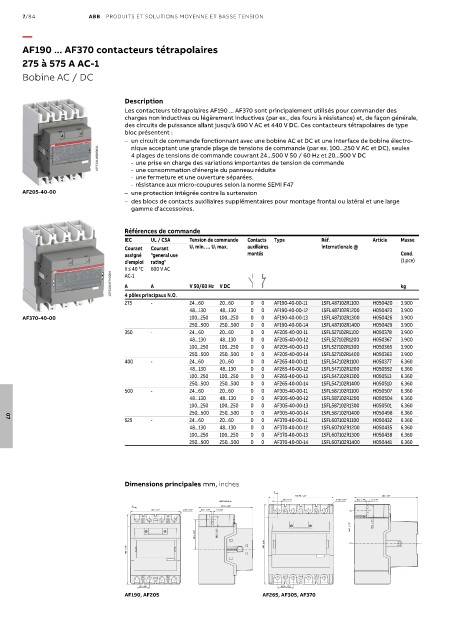

7/84 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
AF190 ... AF370 contacteurs tétrapolaires
275 à 575 A AC-1

Bobine AC / DC

Description
Les contacteurs tétrapolaires AF190 ... AF370 sont principalement utilisés pour commander des
charges non inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale,
des circuits de puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type
bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électro-
nique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules
1SFC101160V0001 4 plages de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
- une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
- résistance aux micro-coupures selon la norme SEMI F47
AF205-40-00 – une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
gamme d'accessoires.

Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Article Masse
Courant Courant U c min. … U c max. auxiliaires internationale @
assigné "general use montés Cond.
d'emploi rating" (1 pce)
θ ≤ 40 °C 600 V AC
1SFC101197V0001 A A V 50/60 Hz V DC kg
AC-1
4 pôles principaux N.O.
275 - 24...60 20...60 0 0 AF190-40-00-11 1SFL487102R1100 H050420 3.900
48...130 48...130 0 0 AF190-40-00-12 1SFL487102R1200 H050423 3.900
AF370-40-00 100...250 100...250 0 0 AF190-40-00-13 1SFL487102R1300 H050426 3.900
250...500 250...500 0 0 AF190-40-00-14 1SFL487102R1400 H050429 3.900
350 - 24...60 20...60 0 0 AF205-40-00-11 1SFL527102R1100 H050378 3.900
48...130 48...130 0 0 AF205-40-00-12 1SFL527102R1200 H050367 3.900
100...250 100...250 0 0 AF205-40-00-13 1SFL527102R1300 H050365 3.900
250...500 250...500 0 0 AF205-40-00-14 1SFL527102R1400 H050363 3.900
400 - 24...60 20...60 0 0 AF265-40-00-11 1SFL547102R1100 H050377 6.360
48...130 48...130 0 0 AF265-40-00-12 1SFL547102R1200 H050552 6.360
100...250 100...250 0 0 AF265-40-00-13 1SFL547102R1300 H050513 6.360
250...500 250...500 0 0 AF265-40-00-14 1SFL547102R1400 H050510 6.360
500 - 24...60 20...60 0 0 AF305-40-00-11 1SFL587102R1100 H050507 6.360
48...130 48...130 0 0 AF305-40-00-12 1SFL587102R1200 H050504 6.360
100...250 100...250 0 0 AF305-40-00-13 1SFL587102R1300 H050501 6.360
250...500 250...500 0 0 AF305-40-00-14 1SFL587102R1400 H050498 6.360
525 - 24...60 20...60 0 0 AF370-40-00-11 1SFL607102R1100 H050432 6.360
07
48...130 48...130 0 0 AF370-40-00-12 1SFL607102R1200 H050435 6.360
100...250 100...250 0 0 AF370-40-00-13 1SFL607102R1300 H050438 6.360
250...500 250...500 0 0 AF370-40-00-14 1SFL607102R1400 H050441 6.360

Dimensions principales mm, inches
A
183.75 7.23" 180 7.09"
19.5 0.77" ø 10.5 0.41" 35.5 1.40" 5 0.20"
SECTION A-A
A 152.5 6.00"
140 5.51" ø 8.5 0.33" 35.5 1.40" 5 0.20"
94.7 3.73" 33.4 1.31"
83.5 3.29" 29.5 1.16"
225 8.86"
196 7.72"

35 1.38" 43.75 1.72"
AF190, AF205 AF265, AF305, AF370
