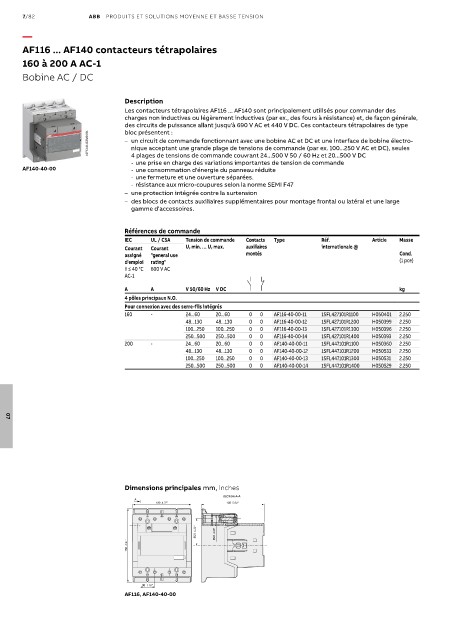

Page 1040 - Les indispensables 2021

7/82 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
AF116 ... AF140 contacteurs tétrapolaires
160 à 200 A AC-1

Bobine AC / DC

Description
Les contacteurs tétrapolaires AF116 ... AF140 sont principalement utilisés pour commander des
charges non inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale,
des circuits de puissance allant jusqu'à 690 V AC et 440 V DC. Ces contacteurs tétrapolaires de type
bloc présentent :
1SFC101158V0001 – un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électro-
nique acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC), seules
4 plages de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une prise en charge des variations importantes de tension de commande
AF140-40-00 - une consommation d'énergie du panneau réduite
- une fermeture et une ouverture séparées.
- résistance aux micro-coupures selon la norme SEMI F47
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large
gamme d'accessoires.

Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Article Masse
Courant Courant U c min. … U c max. auxiliaires internationale @
assigné "general use montés Cond.
d'emploi rating" (1 pce)
θ ≤ 40 °C 600 V AC
AC-1
A A V 50/60 Hz V DC kg
4 pôles principaux N.O.
Pour connexion avec des serre-fils intégrés
160 - 24...60 20...60 0 0 AF116-40-00-11 1SFL427101R1100 H050401 2.250
48...130 48...130 0 0 AF116-40-00-12 1SFL427101R1200 H050399 2.250
100...250 100...250 0 0 AF116-40-00-13 1SFL427101R1300 H050396 2.250
250...500 250...500 0 0 AF116-40-00-14 1SFL427101R1400 H050393 2.250
200 - 24...60 20...60 0 0 AF140-40-00-11 1SFL447101R1100 H050360 2.250
48...130 48...130 0 0 AF140-40-00-12 1SFL447101R1200 H050533 2.250
100...250 100...250 0 0 AF140-40-00-13 1SFL447101R1300 H050531 2.250
250...500 250...500 0 0 AF140-40-00-14 1SFL447101R1400 H050529 2.250

07

Dimensions principales mm, inches
SECTION A-A
SECTION A-A
A A
120 4.72" 120 4.72" 128 5.04" 128 5.04"
55.5 0.22" 55.5 0.22" 19.5 4.96" 19.5 4.96"

150 5.91" 150 5.91"

30 1.18" 30 1.18"
AF116, AF140-40-00
