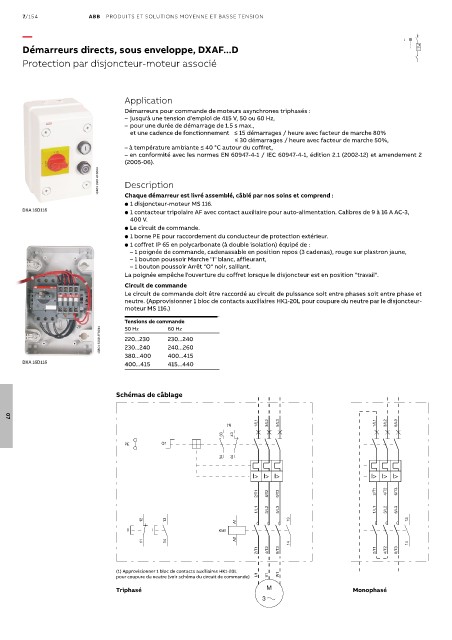

7/154 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Démarreurs directs, sous enveloppe, DXAF...D I >

Protection par disjoncteur-moteur associé

Application
Démarreurs pour commande de moteurs asynchrones triphasés :
– jusqu'à une tension d'emploi de 415 V, 50 ou 60 Hz,
– pour une durée de démarrage de 1.5 s max.,
et une cadence de fonctionnement ≤ 15 démarrages / heure avec facteur de marche 80%
≤ 30 démarrages / heure avec facteur de marche 50%,
– à température ambiante ≤ 40 °C autour du coffret,
– en conformité avec les normes EN 60947-4-1 / IEC 60947-4-1, édition 2.1 (2002-12) et amendement 2
(2005-06).
1SBC1 3301 6F0014 Description

Chaque démarreur est livré assemblé, câblé par nos soins et comprend :
● 1 disjoncteur-moteur MS 116.
DXA 16D116 ● 1 contacteur tripolaire AF avec contact auxiliaire pour auto-alimentation. Calibres de 9 à 16 A AC-3,
400 V.
● Le circuit de commande.
● 1 borne PE pour raccordement du conducteur de protection extérieur.
● 1 coffret IP 65 en polycarbonate (à double isolation) équipé de :
– 1 poignée de commande, cadenassable en position repos (3 cadenas), rouge sur plastron jaune,
– 1 bouton poussoir Marche "I" blanc, affleurant,
– 1 bouton poussoir Arrêt "O" noir, saillant.
La poignée empêche l'ouverture du coffret lorsque le disjoncteur est en position "travail".
Circuit de commande
Le circuit de commande doit être raccordé au circuit de puissance soit entre phases soit entre phase et
neutre. (Approvisionner 1 bloc de contacts auxiliaires HK1-20L pour coupure du neutre par le disjoncteur-
moteur MS 116.)
Tensions de commande
60 Hz
50 Hz
1SBC1 3300 2F0014 220...230 230...240
240...260
230...240
380...400 400...415
DXA 16D116 400...415 415...440

Schémas de câblage

07
(1) 1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
33 43
PE Q1
34 44

I> I> I> I> I> I>
2/T1 4/T2 6/T3 2/T1 4/T2 6/T3

1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
12 13 A1 13 13
0 I KM1
11 14 A2
14 14
2/T1 4/T2 6/T3 2/T1 4/T2 6/T3

(1) Approvisionner 1 bloc de contacts auxiliaires HK1-20L
pour coupure du neutre (voir schéma du circuit de commande) U1 V1 W1
Triphasé M Monophasé
3

KM1: 5/L3 KM1: 5/L3

12 12
0 0
11 11

14 13 14 13
I KM1 I KM1
13 14 13 14

A1 A1
KM1 KM1
A2 A2 E3053D
KM1: 3/L2 N 33 34
Q1
