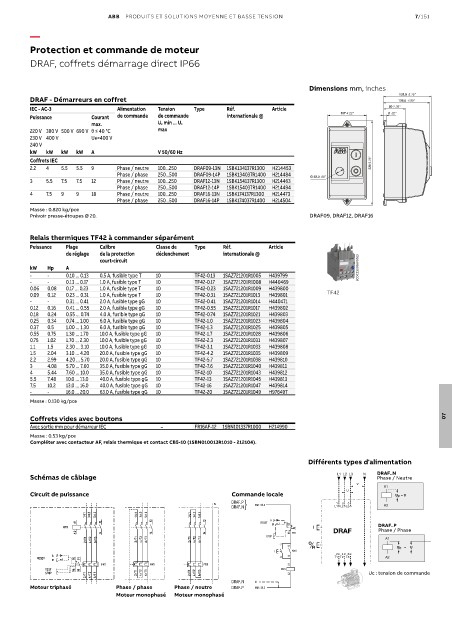

Page 1109 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/151

—
Protection et commande de moteur

DRAF, coffrets démarrage direct IP66

Dimensions mm, inches
131.5 5.18"
DRAF - Démarreurs en coffret 126.5 4.98"
IEC - AC-3 Alimentation Tension Type Réf. Article 60 2.36"
Puissance Courant de commande de commande internationale @ 107 4.22" 8 .32"
max. U c min ... U c
220 V 380 V 500 V 690 V θ ≤ 40 °C max
230 V 400 V Ue=400 V
240 V
kW kW kW kW A V 50/60 Hz
Coffrets IEC 230 9.06"
2.2 4 5.5 5.5 9 Phase / neutre 100...250 DRAF09-13N 1SBK134137R1300 H214453
Phase / phase 250...500 DRAF09-14P 1SBK134037R1400 H214484 Ø 22.3 .88"
3 5.5 7.5 7.5 12 Phase / neutre 100...250 DRAF12-13N 1SBK154137R1300 H214463
Phase / phase 250...500 DRAF12-14P 1SBK154037R1400 H214494
4 7.5 9 9 18 Phase / neutre 100...250 DRAF16-13N 1SBK174137R1300 H214473
Phase / phase 250...500 DRAF16-14P 1SBK174037R1400 H214504
Masse : 0.820 kg/pce
Prévoir presse-étoupes Ø 20. DRAF09, DRAF12, DRAF16

Relais thermiques TF42 à commander séparément
Puissance Plage Calibre Classe de Type Réf. Article
de réglage de la protection déclenchement internationale @
court-circuit
kW Hp A 2CDC231006V0013
- - 0.10 ... 0.13 0.5 A, fusible type T 10 TF42-0.13 1SAZ721201R1005 H439799
- - 0.13 ... 0.17 1.0 A, fusible type T 10 TF42-0.17 1SAZ721201R1008 H440469
0.06 0.08 0.17 ... 0.23 1.0 A, fusible type T 10 TF42-0.23 1SAZ721201R1009 H439800
0.09 0.12 0.23 ... 0.31 1.0 A, fusible type T 10 TF42-0.31 1SAZ721201R1013 H439801 TF42
- - 0.31 ... 0.41 2.0 A, fusible type gG 10 TF42-0.41 1SAZ721201R1014 H440471
0.12 0.16 0.41 ... 0.55 2.0 A, fusible type gG 10 TF42-0.55 1SAZ721201R1017 H439802
0.18 0.24 0.55 ... 0.74 4.0 A, fusible type gG 10 TF42-0.74 1SAZ721201R1021 H439803
0.25 0.34 0.74 ... 1.00 6.0 A, fusible type gG 10 TF42-1.0 1SAZ721201R1023 H439804
0.37 0.5 1.00 ... 1.30 6.0 A, fusible type gG 10 TF42-1.3 1SAZ721201R1025 H439805
0.55 0.75 1.30 ... 1.70 10.0 A, fusible type gG 10 TF42-1.7 1SAZ721201R1028 H439806
0.75 1.02 1.70 ... 2.30 10.0 A, fusible type gG 10 TF42-2.3 1SAZ721201R1031 H439807
1.1 1.5 2.30 ... 3.10 10.0 A, fusible type gG 10 TF42-3.1 1SAZ721201R1033 H439808
1.5 2.04 3.10 ... 4.20 20.0 A, fusible type gG 10 TF42-4.2 1SAZ721201R1035 H439809
2.2 2.99 4.20 ... 5.70 20.0 A, fusible type gG 10 TF42-5.7 1SAZ721201R1038 H439810
3 4.08 5.70 ... 7.60 35.0 A, fusible type gG 10 TF42-7.6 1SAZ721201R1040 H439811
4 5.44 7.60 ... 10.0 35.0 A, fusible type gG 10 TF42-10 1SAZ721201R1043 H439812
5.5 7.48 10.0 ... 13.0 40.0 A, fusible type gG 10 TF42-13 1SAZ721201R1045 H439813
7.5 10.2 13.0 ... 16.0 40.0 A, fusible type gG 10 TF42-16 1SAZ721201R1047 H439814
- - 16.0 ... 20.0 63.0 A, fusible type gG 10 TF42-20 1SAZ721201R1049 H976497
Masse : 0.130 kg/pce
L1 L2 L3 N
Coffrets vides avec boutons V 07
Avec sortie mm pour démarreur IEC – FR16AF-12 1SBN101337R1000 H214990 U
Masse : 0.53 kg/pce
1
3
Compléter avec contacteur AF, relais thermique et contact CB5-10 (1SBN010013R1010 - 212104). L1 L2 L3 5 A1
U c = U s
Différents types d'alimentation
A2
I U c DRAF
Schémas de câblage L1 L2 L3 N DRAF..N
Phase / Neutre
O V A1
Circuit de puissance Commande locale R U U c = V
2 4 6
DRAF..P + T1 T2 1 T3 3 5 A1
DRAF..N KM1: 5/L3 L1 L2 L3 A2
U c = U s
A A A2
RESET M RESET U 95
95
I M c DRAF..P
Phase / Phase
FR1
96 FR1 DRAF
96
STOP STOP
A1
O A1
-7 -3
13 R 13 U c = U
I KM1 I KM1 U c = V
14 4
2 6
-8 14 -4 T1 T2 T3 A2
A2
A1 A1+
KM1 KM1
A2 A2- Uc : tension de commande
DRAF..N N
Moteur triphasé Phase / phase Phase / neutre DRAF..P KM1: 3/L2 -
Moteur monophasé Moteur monophasé
