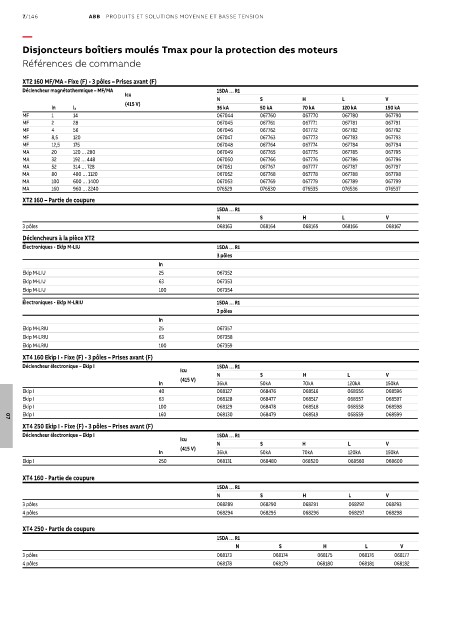

7/146 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Disjoncteurs boîtiers moulés Tmax pour la protection des moteurs

Références de commande

XT2 160 MF/MA - Fixe (F) - 3 pôles – Prises avant (F)
Déclencheur magnétothermique – MF/MA 1SDA … R1
Icu
N S H L V
(415 V)
In I 3 36 kA 50 kA 70 kA 120 kA 150 kA
MF 1 14 067044 067760 067770 067780 067790
MF 2 28 067045 067761 067771 067781 067791
MF 4 56 067046 067762 067772 067782 067792
MF 8,5 120 067047 067763 067773 067783 067793
MF 12,5 175 067048 067764 067774 067784 067794
MA 20 120 … 280 067049 067765 067775 067785 067795
MA 32 192 … 448 067050 067766 067776 067786 067796
MA 52 314 … 728 067051 067767 067777 067787 067797
MA 80 480 … 1120 067052 067768 067778 067788 067798
MA 100 600 … 1400 067053 067769 067779 067789 067799
MA 160 960 … 2240 076529 076530 076535 076536 076537
XT2 160 – Partie de coupure
1SDA … R1
N S H L V
3 pôles 068163 068164 068165 068166 068167
Déclencheurs à la pièce XT2
Électroniques - Ekip M-LIU 1SDA … R1
3 pôles
In
Ekip M-LIU 25 067352
Ekip M-LIU 63 067353
Ekip M-LIU 100 067354
Électroniques - Ekip M-LRIU 1SDA … R1
3 pôles
In
Ekip M-LRIU 25 067357
Ekip M-LRIU 63 067358
Ekip M-LRIU 100 067359
XT4 160 Ekip I - Fixe (F) - 3 pôles – Prises avant (F)
Déclencheur électronique – Ekip I 1SDA … R1
Icu
N S H L V
(415 V)
In 36kA 50kA 70kA 120kA 150kA
Ekip I 40 068127 068476 068516 068556 068596
Ekip I 63 068128 068477 068517 068557 068597
Ekip I 100 068129 068478 068518 068558 068598
Ekip I 160 068130 068479 068519 068559 068599
07
XT4 250 Ekip I - Fixe (F) - 3 pôles – Prises avant (F)
Déclencheur électronique – Ekip I 1SDA … R1
Icu
N S H L V
(415 V)
In 36kA 50kA 70kA 120kA 150kA
Ekip I 250 068131 068480 068520 068560 068600
XT4 160 - Partie de coupure
1SDA … R1
N S H L V
3 pôles 068289 068290 068291 068292 068293
4 pôles 068294 068295 068296 068297 068298
XT4 250 - Partie de coupure
1SDA … R1
N S H L V
3 pôles 068173 068174 068175 068176 068177
4 pôles 068178 068179 068180 068181 068182
