7/144 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

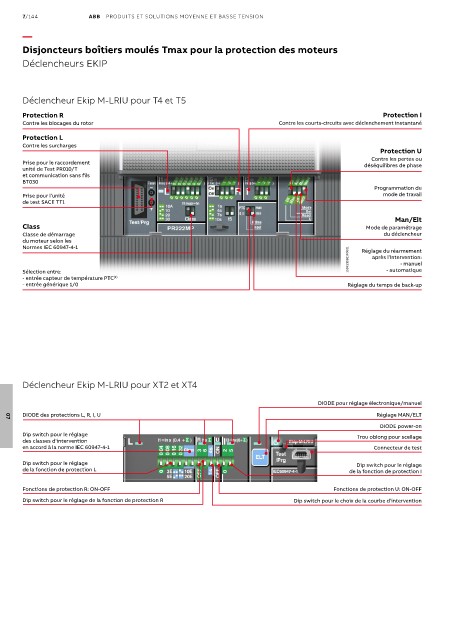

Disjoncteurs boîtiers moulés Tmax pour la protection des moteurs

Déclencheurs EKIP

Déclencheur Ekip M-LRIU pour T4 et T5
Protection R Protection I
Contre les blocages du rotor Contre les courts-circuits avec déclenchement instantané
Protection L
Contre les surcharges
Protection U
Contre les pertes ou
Prise pour le raccordement déséquilibres de phase
unité de Test PR010/T
et communication sans fils
BT030
Programmation du
Prise pour l’unité mode de travail
de test SACE TT1
Man/Elt
Class Mode de paramétrage
Classe de démarrage du déclencheur
du moteur selon les
Normes IEC 60947-4-1 Réglage du réarmement
1SDC210B21F0001 après l’intervention:
- manuel
Sélection entre: - automatique
- entrée capteur de température PTC
(1)
- entrée générique 1/0 Réglage du temps de back-up

Déclencheur Ekip M-LRIU pour XT2 et XT4

DIODE pour réglage électronique/manuel
DIODE des protections L, R, I, U Réglage MAN/ELT
07
DIODE power-on
Dip switch pour le réglage Trou oblong pour scellage
des classes d’intervention
en accord à la norme IEC 60947-4-1 Connecteur de test

Dip switch pour le réglage Dip switch pour le réglage
de la fonction de protection L de la fonction de protection I

Fonctions de protection R: ON-OFF Fonctions de protection U: ON-OFF
Dip switch pour le réglage de la fonction de protection R Dip switch pour le choix de la courbe d’intervention
