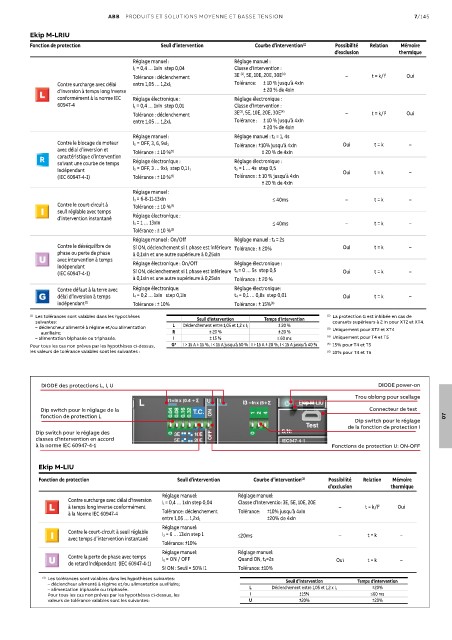

ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             7/145

         Ekip M-LRIU
         Fonction de protection            Seuil d’intervention     Courbe d’intervention (1)  Possibilité   Relation  Mémoire
                                                                                         d’exclusion      thermique
                                    Réglage manuel :           Réglage manuel :
                                    I 1 = 0,4 … 1xIn  step 0,04  Classe d’Intervention :
                                                                (3)
                                    Tolérance : déclenchement    3E  , 5E, 10E, 20E, 30E (4)  –    t = k/l 2  Oui
                Contre surcharge avec délai   entre 1,05 … 1,2xI 1  Tolérance:   ± 10 % jusqu’à 4xIn
                d’inversion à temps long inverse                      ± 20 % de 4xIn
                conformément à la norme IEC   Réglage électronique :  Réglage électronique :
                60947-4             I 1 = 0,4 … 1xIn  step 0,01  Classe d’Intervention :
                                                                (3)
                                    Tolérance : déclenchement    3E , 5E, 10E, 20E, 30E (4)  –     t = k/l 2  Oui
                                                               Tolérance :  ± 10 % jusqu’à 4xIn
                                    entre 1,05 … 1,2xI 1
                                                                      ± 20 % de 4xIn
                                    Réglage manuel :           Réglage manuel : t 5 = 1, 4s
                Contre le blocage du moteur   I 5 = OFF, 3, 6, 9xI 1  Tolérance : ±10% jusqu’à 4xIn  Oui  t = k  –
                avec délai d’inversion et   Tolérance : ± 10 % (5)     ± 20 % de 4xIn
           R    caractéristique d’intervention   Réglage électronique :  Réglage électronique :
                suivant une courbe de temps
                indépendant         I 5 = OFF, 3 … 9xI 1  step 0,1 I 1  t 5 = 1 … 4s  step 0,5  Oui  t = k   –
                (IEC 60947-4-1)     Tolérance : ± 10 % (5)     Tolérance : ± 10 % jusqu’à 4xIn
                                                                      ± 20 % de 4xIn
                                    Réglage manuel :
                                    I 3 = 6-8-11-13xIn                   ≤ 40ms             –       t = k    –
                Contre le court-circuit à   Tolérance : ± 10 % (5)
                seuil réglable avec temps
                d’intervention instantané  Réglage électronique :
                                    I 3 = 1 … 13xIn                      ≤ 40ms             –       t = k    –
                                    Tolérance : ± 10 % (5)
                                    Réglage manuel : On/Off    Réglage manuel : t 6 = 2s
                Contre le déséquilibre de   Si ON, déclenchement si 1 phase est inférieure  Tolérance : ± 20%  Oui  t = k  –
                phase ou perte de phase   à 0,1xIn et une autre supérieure à 0,25xIn
                avec intervention à temps
                indépendant         Réglage électronique : On/Off  Réglage électronique :
                (IEC 60947-4-1)     Si ON, déclenchement si 1 phase est inférieure  t 6 = 0 … 5s  step 0,5  Oui  t = k  –
                                    à 0,1xIn et une autre supérieure à 0,25xIn  Tolérance : ± 20 %
                Contre défaut à la terre avec   Réglage électronique:  Réglage électronique:
                délai d’inversion à temps   I 4 = 0,2 … 1xIn   step 0,1In  t 4 = 0,1 … 0,8s  step 0,01  Oui  t = k  –
                indépendant (2)     Tolérance : ± 10%          Tolérance : ± 15% (6)

         (1)   Les tolérances sont valables dans les hypothèses                        (2)   La protection G est inhibée en cas de
          suivantes:                                 Seuil d’intervention  Temps d'intervention  courants supérieurs à 2 In pour XT2 et XT4.
           – déclencheur alimenté à régime et/ou alimentation   L  Déclenchement entre 1,05 et 1,2 x I 1  ± 20 %  (3)  Uniquement pour XT2 et XT4
            auxiliaire;                       R         ± 20 %            ± 20 %
           – alimentation biphasée ou triphasée.  I     ± 15 %            ≤ 60 ms      (4)   Uniquement pour T4 et T5
         Pour tous les cas non prévus par les hypothèses ci-dessus,   G*  I > 15 A ± 15 %, I < 15 A jusqu'à 50 % I > 15 A ± 20 %, I < 15 A jusqu'à 40 %  (5)   15% pour T4 et T5
         les valeurs de tolérance valables sont les suivantes :                        (6)   10% pour T4 et T5



            DIODE des protections L, I, U                                                            DIODE power-on
                                                                                               Trou oblong pour scellage
            Dip switch pour le réglage de la                                                      Connecteur de test
            fonction de protection L                                                                                  07
                                                                                               Dip switch pour le réglage
                                                                                             de la fonction de protection I
          Dip switch pour le réglage des
          classes d’intervention en accord
          à la norme IEC 60947-4-1                                                      Fonctions de protection U: ON-OFF

           Ekip M-LIU
           Fonction de protection               Seuil d’intervention  Courbe d’intervention (1)  Possibilité   Relation  Mémoire
                                                                                       d’exclusion      thermique
                                            Réglage manuel:     Réglage manuel:
                   Contre surcharge avec délai d’inversion   I 1 = 0,4 … 1xIn step 0,04  Classe d’Interventio: 3E, 5E, 10E, 20E
                   à temps long inverse conformément                                      –      t = k/l 2  Oui
                   à la Norme IEC 60947-4   Tolérance: déclenchement    Tolérance:   ±10% jusqu’à 4xIn
                                            entre 1,05 … 1,2xI 1       ±20% de 4xIn
                                            Réglage manuel:
                   Contre le court-circuit à seuil réglable   I 3 = 6 … 13xIn step 1      –       t = k   –
                   avec temps d’intervention instantané         ≤20ms
                                            Tolérance: ±10%
                                            Réglage manuel:     Réglage manuel:
                   Contre la perte de phase avec temps   I 6 = ON / OFF  Quand ON, t 6=2s   Oui   t = k   –
                   de retard indépendant  (IEC 60947-4-1)
                                            Si ON : Seuil = 50% I1   Tolérance: ±10%
            (1)   Les tolérances sont valables dans les hypothèses suivantes:  Seuil d’intervention  Temps d'intervention
              – déclencheur alimenté à régime et/ou alimentation auxiliaire;
              – alimentation biphasée ou triphasée.                L     Déclenchement entre 1,05 et 1,2 x I 1  ±20%
              Pour tous les cas non prévus par les hypothèses ci-dessus, les   I  ±15%             ≤60 ms
              valeurs de tolérance valables sont les suivantes:    U            ±20%               ±20%
