Page 1108 - Les indispensables 2021

7/150 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Protection et commande de moteur

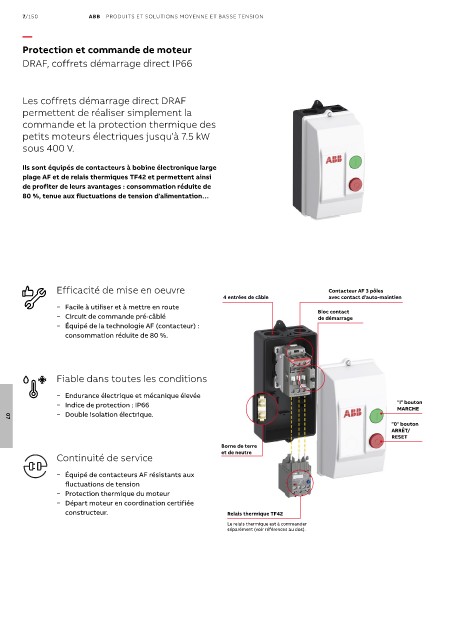

DRAF, coffrets démarrage direct IP66

Les coffrets démarrage direct DRAF
permettent de réaliser simplement la
commande et la protection thermique des
petits moteurs électriques jusqu'à 7.5 kW
sous 400 V.

Ils sont équipés de contacteurs à bobine électronique large
plage AF et de relais thermiques TF42 et permettent ainsi
de profiter de leurs avantages : consommation réduite de
80 %, tenue aux fluctuations de tension d'alimentation…

Efficacité de mise en oeuvre Contacteur AF 3 pôles
4 entrées de câble avec contact d'auto-maintien
− Facile à utiliser et à mettre en route
− Circuit de commande pré-câblé Bloc contact
de démarrage
− Équipé de la technologie AF (contacteur) :
consommation réduite de 80 %.

Fiable dans toutes les conditions

− Endurance électrique et mécanique élevée
− Indice de protection : IP66 "I" bouton
MARCHE
− Double isolation électrique.
07
"0" bouton
ARRÊT/
RESET
Borne de terre
et de neutre
Continuité de service
− Équipé de contacteurs AF résistants aux
fluctuations de tension
− Protection thermique du moteur
− Départ moteur en coordination certifiée
constructeur. Relais thermique TF42
Le relais thermique est à commander
séparément (voir références au dos).
