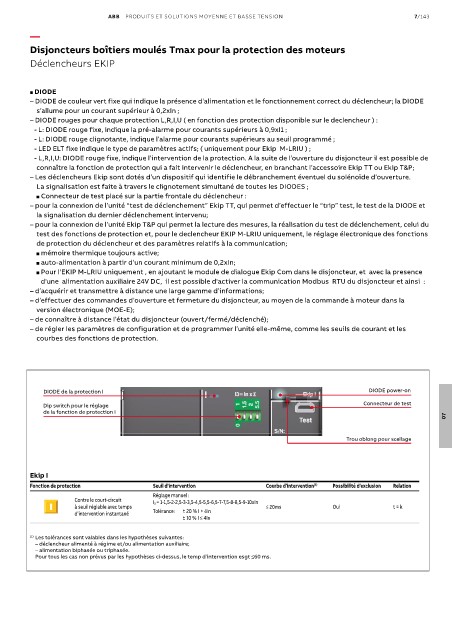

Page 1101 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/143

—
Disjoncteurs boîtiers moulés Tmax pour la protection des moteurs

Déclencheurs EKIP

n DIODE
– DIODE de couleur vert fixe qui indique la présence d’alimentation et le fonctionnement correct du déclencheur; la DIODE
s’allume pour un courant supérieur à 0,2xIn ;
– DIODE rouges pour chaque protection L,R,I,U ( en fonction des protection disponible sur le declencheur ) :
- L: DIODE rouge fixe, indique la pré-alarme pour courants supérieurs à 0,9xI1 ;
- L: DIODE rouge clignotante, indique l’alarme pour courants supérieurs au seuil programmé ;
- LED ELT fixe indique le type de paramètres actifs; ( uniquement pour Ekip M-LRIU ) ;
- L,R,I,U: DIODE rouge fixe, indique l’intervention de la protection. A la suite de l’ouverture du disjoncteur il est possible de
connaître la fonction de protection qui a fait intervenir le déclencheur, en branchant l’accessoire Ekip TT ou Ekip T&P;
– Les déclencheurs Ekip sont dotés d’un dispositif qui identifie le débranchement éventuel du solénoïde d’ouverture.
La signalisation est faite à travers le clignotement simultané de toutes les DIODES ;
n Connecteur de test placé sur la partie frontale du déclencheur :
– pour la connexion de l’unité “test de déclenchement” Ekip TT, qui permet d’effectuer le “trip” test, le test de la DIODE et
la signalisation du dernier déclenchement intervenu;
– pour la connexion de l’unité Ekip T&P qui permet la lecture des mesures, la réalisation du test de déclenchement, celui du
test des fonctions de protection et, pour le declencheur EKIP M-LRIU uniquement, le réglage électronique des fonctions
de protection du déclencheur et des paramètres relatifs à la communication;
n mémoire thermique toujours active;
n auto-alimentation à partir d’un courant minimum de 0,2xIn;
n Pour l'EKIP M-LRIU uniquement , en ajoutant le module de dialogue Ekip Com dans le disjoncteur, et avec la presence
d'une alimentation auxiliaire 24V DC, il est possible d'activer la communication Modbus RTU du disjoncteur et ainsi :
– d’acquérir et transmettre à distance une large gamme d’informations;
– d’effectuer des commandes d’ouverture et fermeture du disjoncteur, au moyen de la commande à moteur dans la
version électronique (MOE-E);
– de connaître à distance l’état du disjoncteur (ouvert/fermé/déclenché);
– de régler les paramètres de configuration et de programmer l’unité elle-même, comme les seuils de courant et les
courbes des fonctions de protection.

DIODE de la protection I DIODE power-on
Dip switch pour le réglage Connecteur de test
de la fonction de protection I
07

Trou oblong pour scellage

Ekip I
Fonction de protection Seuil d’intervention Courbe d’intervention (1) Possibilité d’exclusion Relation
Réglage manuel :
Contre le court-circuit I 3 = 1-1,5-2-2,5-3-3,5-4,5-5,5-6,5-7-7,5-8-8,5-9-10xIn
à seuil réglable avec temps ≤ 20ms Oui t = k
d’intervention instantané Tolérance: ± 20 % I > 4In
± 10 % I ≤ 4In

(1) Les tolérances sont valables dans les hypothèses suivantes:
– déclencheur alimenté à régime et/ou alimentation auxiliaire;
– alimentation biphasée ou triphasée.
Pour tous les cas non prévus par les hypothèses ci-dessus, le temp d’intervention esgt ≤60 ms.
