7/140 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

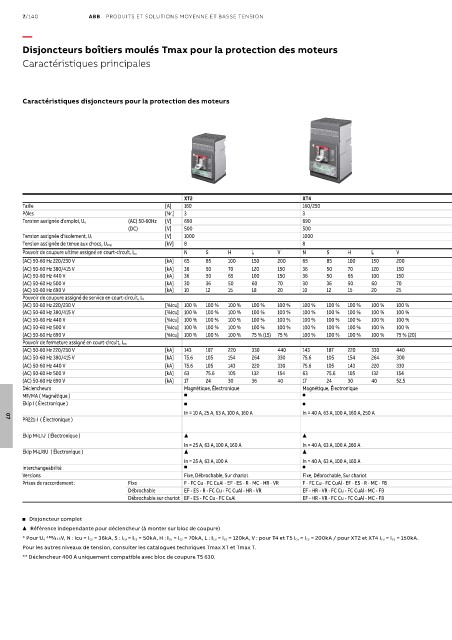

Disjoncteurs boîtiers moulés Tmax pour la protection des moteurs

Caractéristiques principales

Caractéristiques disjoncteurs pour la protection des moteurs

XT2 XT4 T4 T5
Taille [A] 160 160/250 250/320 400/630
Pôles [Nr.] 3 3 3 3
(AC) 50-60Hz [V] 690 690 690 690
Tension assignée d’emploi, U e
(DC) [V] 500 500 750 750
[V] 1000 1000 1000 1000
Tension assignée d’isolement, U i
[kV] 8 8 8 8
Tension assignée de tenue aux chocs, U imp
N S H L V N S H L V S H L V N S H L V
Pouvoir de coupure ultime assigné en court-circuit, I cu
(AC) 50-60 Hz 220/230 V [kA] 65 85 100 150 200 65 85 100 150 200 85 100 200 200 70 85 100 200 200
(AC) 50-60 Hz 380/415 V [kA] 36 50 70 120 150 36 50 70 120 150 50 70 120 200 36 50 70 120 200
(AC) 50-60 Hz 440 V [kA] 36 50 65 100 150 36 50 65 100 150 40 65 100 180 30 40 65 100 180
(AC) 50-60 Hz 500 V [kA] 30 36 50 60 70 30 36 50 60 70 30 50 85 150 25 30 50 85 150
(AC) 50-60 Hz 690 V [kA] 10 12 15 18 20 10 12 15 20 25 25 40 70 80 20 25 40 70 80
Pouvoir de coupure assigné de service en court-circuit, I cs
(AC) 50-60 Hz 220/230 V [%Icu] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
(AC) 50-60 Hz 380/415 V [%Icu] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
(AC) 50-60 Hz 440 V [%Icu] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
(AC) 50-60 Hz 500 V [%Icu] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % (1) 100 % (2)
(AC) 50-60 Hz 690 V [%Icu] 100 % 100 % 100 % 75 % (15) 75 % 100 % 100 % 100 % 100 % 75 % (20) 100 % 100 % 100 % 100 % 100 % 100 % 100 % (1) 100 % (2) 100 % (2)
Pouvoir de fermeture assigné en court-circuit, I cm
(AC) 50-60 Hz 220/230 V [kA] 143 187 220 330 440 143 187 220 330 440 187 220 440 660 154 187 220 440 660
(AC) 50-60 Hz 380/415 V [kA] 75.6 105 154 264 330 75.6 105 154 264 300 105 154 264 440 75.6 105 154 264 440
(AC) 50-60 Hz 440 V [kA] 75.6 105 143 220 330 75.6 105 143 220 330 84 143 220 396 63 84 143 220 396
(AC) 50-60 Hz 500 V [kA] 63 75.6 105 132 154 63 75.6 105 132 154 63 105 187 330 52.5 63 105 187 330
(AC) 50-60 Hz 690 V [kA] 17 24 30 36 40 17 24 30 40 52.5 52.5 84 154 176 40 52.5 84 154 176
Déclencheurs Magnétique, Électronique Magnétique, Électronique Magnétique, Électronique Électronique
MF/MA ( Magnétique ) n n n
Ekip I ( Électronique ) n n
In = 10 A, 25 A, 63 A, 100 A, 160 A In = 40 A, 63 A, 100 A, 160 A, 250 A
PR221-I ( Électronique ) ▲ ou n en fct des calibres et pouvoirs de coupure n
07
In = 100 A, 160 A, 250 A, 320 A In = 320 A, 400 A, 630 A
Ekip M-LIU ( Électronique ) ▲ ▲
In = 25 A, 63 A, 100 A, 160 A In = 40 A, 63 A, 100 A ,160 A
Ekip M-LRIU ( Électronique ) ▲ ▲ ▲ ou n en fct des calibres et pouvoirs de coupure ▲ ou n en fct des calibres et pouvoirs de coupure
In = 25 A, 63 A, 100 A In = 40 A, 63 A, 100 A, 160 A In = 100 A, 160 A, 200 A In = 320 A, 400 A**
Interchangeabilité n n n n
Versions Fixe, Débrochable, Sur chariot Fixe, Débrochable, Sur chariot Fixe, Débrochable, Sur chariot Fixe, Débrochable, Sur chariot
Prises de raccordement : Fixe F - FC Cu - FC CuAl - EF - ES - R - MC - HR - VR F - FC Cu - FC CuAl - EF - ES - R - MC - FB F - FC Cu - FC CuAl - EF - ES - R - MC - HR - VR F - FC Cu - FC CuAl - EF - ES - R - HR - VR
Débrochable EF - ES - R - FC Cu - FC CuAl - HR - VR EF - HR - VR - FC Cu - FC CuAl - MC - FB EF - ES - R - FC Cu - FC CuAl - HR - VR EF - ES - R - FC Cu - FC CuAl - HR - VR
Débrochable sur chariot EF - ES - FC Cu - FC CuAl EF - HR - VR - FC Cu - FC CuAl - MC - FB EF - ES - FC Cu - FC CuAl EF - ES - FC Cu - FC CuAl

n Disjoncteur complet
▲ Référence independante pour déclencheur (à monter sur bloc de coupure)
* Pour U e 400/415V, N : Icu = I cs = 36kA, S : I cu = I cs = 50kA, H : I cu = I cs = 70kA, L : I cu = I cs = 120kA, V : pour T4 et T5 I cu = I cs = 200kA / pour XT2 et XT4 I cu = I cs = 150kA.
Pour les autres niveaux de tension, consulter les catalogues techniques Tmax XT et Tmax T.
** Déclencheur 400 A uniquement compatible avec bloc de coupure T5 630.
