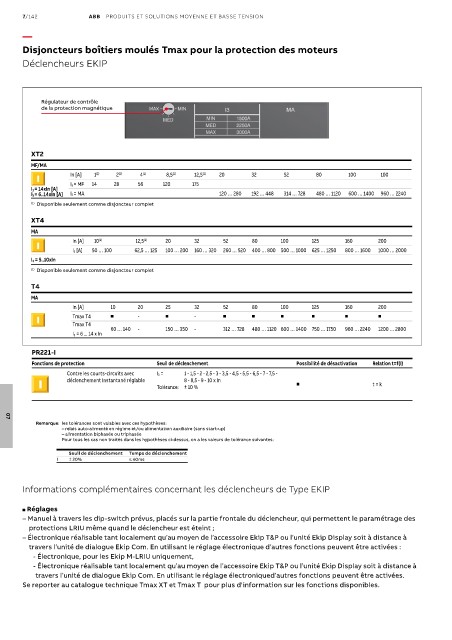

Page 1100 - Les indispensables 2021

7/142 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Disjoncteurs boîtiers moulés Tmax pour la protection des moteurs

Déclencheurs EKIP

Régulateur de contrôle
de la protection magnétique

XT2
MF/MA
In [A] 1 (1) 2 (1) 4 (1) 8,5 (1) 12,5 (1) 20 32 52 80 100 100
I 3 = MF 14 28 56 120 175
I 3 = 14xIn [A]
I 3 = 6..14xIn [A] I 3 = MA 120 … 280 192 … 448 314 … 728 480 … 1120 600 … 1400 960 … 2240
Disponible seulement comme disjoncteur complet
(1)
XT4
MA
In [A] 10 (1) 12,5 (1) 20 32 52 80 100 125 160 200
I 3 [A] 50 … 100 62,5 … 125 100 … 200 160 … 320 260 … 520 400 … 800 500 … 1000 625 … 1250 800 … 1600 1000 … 2000
I 3 = 5..10xIn
Disponible seulement comme disjoncteur complet
(1)
T4
MA
In [A] 10 20 25 32 52 80 100 125 160 200
Tmax T4 n - n - n n n n n n
Tmax T4 60 … 140 - 150 … 350 - 312 … 728 480 … 1120 600 … 1400 750 … 1750 960 … 2240 1200 … 2800
I 3 = 6 ... 14 x In

PR221-I
Fonctions de protection Seuil de déclenchement Possibilité de désactivation Relation t=f(I)
Contre les courts-circuits avec I 3 = 1 - 1,5 - 2 - 2,5 - 3 - 3,5 - 4,5 - 5,5 - 6,5 - 7 - 7,5 -
déclenchement instantané réglable 8 - 8,5 - 9 - 10 x In
Tolérance: ± 10 % n t = k

07
Remarque: les tolérances sont valables avec ces hypothèses:
– relais auto-alimenté en régime et/ou alimentation auxiliaire (sans start-up)
– alimentation biphasée ou triphasée
Pour tous les cas non traités dans les hypothèses ci-dessus, on a les valeurs de tolérance suivantes:
Seuil de déclenchement Temps de déclenchement
I ± 20% ≤ 40ms

Informations complémentaires concernant les déclencheurs de Type EKIP

n Réglages
– Manuel à travers les dip-switch prévus, placés sur la partie frontale du déclencheur, qui permettent le paramétrage des
protections LRIU même quand le déclencheur est éteint ;
– Électronique réalisable tant localement qu’au moyen de l’accessoire Ekip T&P ou l’unité Ekip Display soit à distance à
travers l’unité de dialogue Ekip Com. En utilisant le réglage électronique d’autres fonctions peuvent être activées :
- Électronique, pour les Ekip M-LRIU uniquement,
- Électronique réalisable tant localement qu’au moyen de l’accessoire Ekip T&P ou l’unité Ekip Display soit à distance à
travers l’unité de dialogue Ekip Com. En utilisant le réglage électroniqued’autres fonctions peuvent être activées.
Se reporter au catalogue technique Tmax XT et Tmax T pour plus d'information sur les fonctions disponibles.
