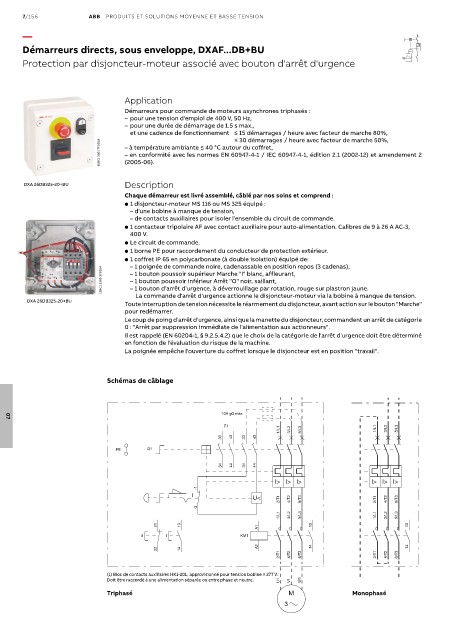

Page 1114 - Les indispensables 2021

7/156 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Démarreurs directs, sous enveloppe, DXAF...DB+BU U < I >

Protection par disjoncteur-moteur associé avec bouton d'arrêt d'urgence

Application
Démarreurs pour commande de moteurs asynchrones triphasés :
– pour une tension d'emploi de 400 V, 50 Hz,
– pour une durée de démarrage de 1.5 s max.,
et une cadence de fonctionnement ≤ 15 démarrages / heure avec facteur de marche 80%,
≤ 30 démarrages / heure avec facteur de marche 50%,

1SBC1 3301 7F0014 – à température ambiante ≤ 40 °C autour du coffret,
– en conformité avec les normes EN 60947-4-1 / IEC 60947-4-1, édition 2.1 (2002-12) et amendement 2
(2005-06).

DXA 26DB325-20+BU Description
Chaque démarreur est livré assemblé, câblé par nos soins et comprend :
● 1 disjoncteur-moteur MS 116 ou MS 325 équipé :
– d'une bobine à manque de tension,
– de contacts auxiliaires pour isoler l'ensemble du circuit de commande.
● 1 contacteur tripolaire AF avec contact auxiliaire pour auto-alimentation. Calibres de 9 à 26 A AC-3,
400 V.
● Le circuit de commande.
● 1 borne PE pour raccordement du conducteur de protection extérieur.
● 1 coffret IP 65 en polycarbonate (à double isolation) équipé de:
– 1 poignée de commande noire, cadenassable en position repos (3 cadenas),
1SBC1 3300 3F0014 – 1 bouton poussoir supérieur Marche "I" blanc, affleurant,
– 1 bouton poussoir inférieur Arrêt "O" noir, saillant,
– 1 bouton d'arrêt d'urgence, à déverrouillage par rotation, rouge sur plastron jaune.
La commande d'arrêt d'urgence actionne le disjoncteur-moteur via la bobine à manque de tension.
DXA 26DB325-20+BU
Toute interruption de tension nécessite le réarmement du disjoncteur, avant action sur le bouton "Marche"
pour redémarrer.
Le coup de poing d'arrêt d'urgence, ainsi que la manette du disjoncteur, commandent un arrêt de catégorie
0 : "Arrêt par suppression immédiate de l'alimentation aux actionneurs".
Il est rappelé (EN 60204-1, § 9.2.5.4.2) que le choix de la catégorie de l'arrêt d'urgence doit être déterminé
en fonction de l'évaluation du risque de la machine.
La poignée empêche l'ouverture du coffret lorsque le disjoncteur est en position "travail".

Schémas de câblage

10A gG max.
07
(1)
1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
33 43 33 43
PE Q1
34 44 34 44
I> I> I> I> I> I>
-1
U< 2/T1 4/T2 6/T3 2/T1 4/T2 6/T3
-2
1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
21 13 A1 13 13
0 I KM1
22 14 A2 14 14
2/T1 4/T2 6/T3 2/T1 4/T2 6/T3

(1) Bloc de contacts auxiliaires HK1-20L, approvisionné pour tension bobine ≤ 277 V.
Doit être raccordé à une alimentation séparée ou entre phase et neutre. U1 V1 W1
Triphasé M Monophasé
3

KM1: 5L3
33 34
KM1: 5/L3 Us
Q1
21 21
0 0
22 22

13 13 13 13
I KM1 I KM1
14 14 14 14

A1 A1
KM1 KM1
N
A2 43 44 A2 E3054D1
KM1: 3/L2 Us
Q1
