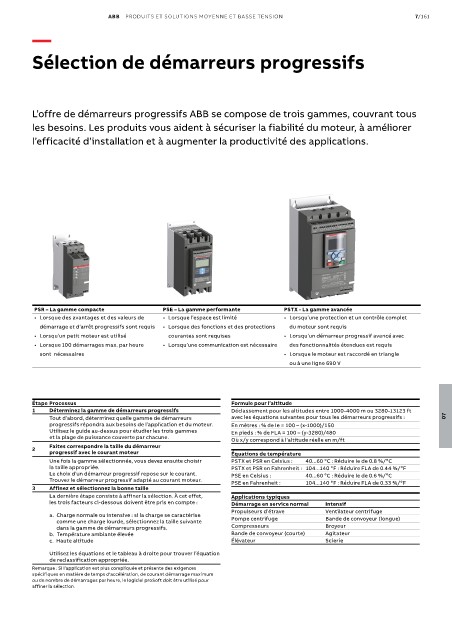

Sélection de démarreurs progressifs

L’offre de démarreurs progressifs ABB se compose de trois gammes, couvrant tous
les besoins. Les produits vous aident à sécuriser la fiabilité du moteur, à améliorer
l’efficacité d’installation et à augmenter la productivité des applications.

PSR – La gamme compacte PSE – La gamme performante PSTX - La gamme avancée
• Lorsque des avantages et des valeurs de • Lorsque l’espace est limité • Lorsqu’une protection et un contrôle complet
démarrage et d’arrêt progressifs sont requis • Lorsque des fonctions et des protections du moteur sont requis
• Lorsqu’un petit moteur est utilisé courantes sont requises • Lorsqu’un démarreur progressif avancé avec
• Lorsque 100 démarrages max. par heure • Lorsqu’une communication est nécessaire des fonctionnalités étendues est requis
sont nécessaires • Lorsque le moteur est raccordé en triangle
ou à une ligne 690 V

Étape Processus Formule pour l’altitude
1 Déterminez la gamme de démarreurs progressifs Déclassement pour les altitudes entre 1000-4000 m ou 3280-13123 ft
Tout d’abord, déterminez quelle gamme de démarreurs avec les équations suivantes pour tous les démarreurs progressifs : 07
progressifs répondra aux besoins de l’application et du moteur. En mètres : % de Ie = 100 – (x-1000)/150
Utilisez le guide au-dessus pour étudier les trois gammes En pieds : % de FLA = 100 – (y-3280)/480
et la plage de puissance couverte par chacune.
Où x/y correspond à l’altitude réelle en m/ft
Faites correspondre la taille du démarreur
2
progressif avec le courant moteur Équations de température
Une fois la gamme sélectionnée, vous devez ensuite choisir PSTX et PSR en Celsius : 40...60 oC : Réduire Ie de 0.8 %/oC
la taille appropriée. PSTX et PSR en Fahrenheit : 104...140 oF : Réduire FLA de 0.44 %/oF
Le choix d’un démarreur progressif repose sur le courant. PSE en Celsius : 40...60 oC : Réduire Ie de 0.6 %/oC
Trouvez le démarreur progressif adapté au courant moteur. PSE en Fahrenheit : 104...140 oF : Réduire FLA de 0.33 %/oF
3 Affinez et sélectionnez la bonne taille
La dernière étape consiste à affiner la sélection. À cet effet, Applications typiques
les trois facteurs ci-dessous doivent être pris en compte : Démarrage en service normal Intensif
Propulseurs d’étrave Ventilateur centrifuge
a. Charge normale ou intensive : si la charge se caractérise Pompe centrifuge Bande de convoyeur (longue)
comme une charge lourde, sélectionnez la taille suivante
dans la gamme de démarreurs progressifs. Compresseurs Broyeur
b. Température ambiante élevée Bande de convoyeur (courte) Agitateur
c. Haute altitude Élévateur Scierie
Utilisez les équations et le tableau à droite pour trouver l’équation
de reclassification appropriée.
Remarque : Si l’application est plus compliquée et présente des exigences
spécifiques en matière de temps d'accélération, de courant démarrage maximum
ou de nombre de démarrages par heure, le logiciel proSoft doit être utilisé pour
affiner la sélection.
