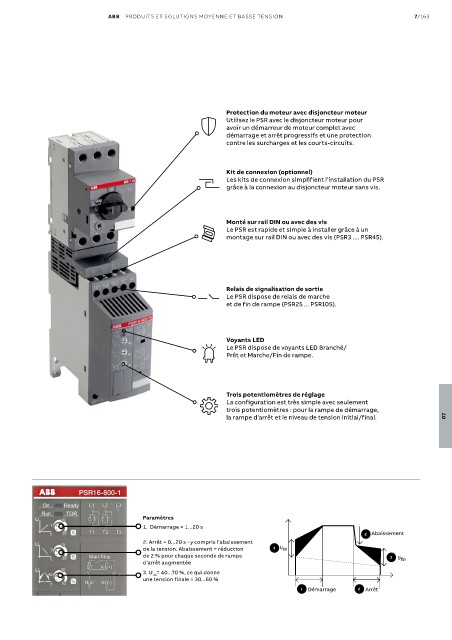

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/163

Protection du moteur avec disjoncteur moteur
Utilisez le PSR avec le disjoncteur moteur pour
avoir un démarreur de moteur complet avec
démarrage et arrêt progressifs et une protection
contre les surcharges et les courts-circuits.

Kit de connexion (optionnel)
Les kits de connexion simplifient l’installation du PSR
grâce à la connexion au disjoncteur moteur sans vis.

Monté sur rail DIN ou avec des vis
Le PSR est rapide et simple à installer grâce à un
montage sur rail DIN ou avec des vis (PSR3 .... PSR45).

Relais de signalisation de sortie
Le PSR dispose de relais de marche
et de fin de rampe (PSR25 ... PSR105).

Voyants LED
Le PSR dispose de voyants LED Branché/
Prêt et Marche/Fin de rampe.

Trois potentiomètres de réglage
La configuration est très simple avec seulement
trois potentiomètres : pour la rampe de démarrage,
la rampe d’arrêt et le niveau de tension initial/final. 07

Paramètres
1. Démarrage = 1...20 s
2 Abaissement
2. Arrêt = 0...20 s - y compris l’abaissement
de la tension. Abaissement = réduction 3 U ini
de 2 % pour chaque seconde de rampe 3 U fin
d’arrêt augmentée
3. U = 40...70 %, ce qui donne
ini
une tension finale = 30...60 %
1 Démarrage 2 Arrêt
