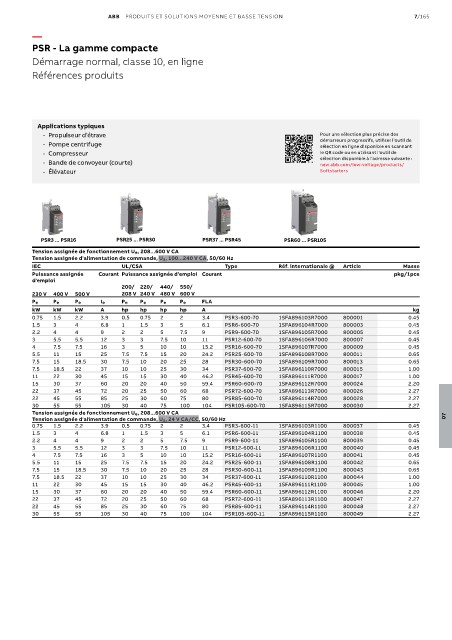

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/165

—
PSR - La gamme compacte
Démarrage normal, classe 10, en ligne
Références produits

Applications typiques
- Propulseur d’étrave Pour une sélection plus précise des
- Pompe centrifuge démarreurs progressifs, utiliser l’outil de
sélection en ligne disponible en scannant
- Compresseur le QR code ou en utilisant l'outil de
- Bande de convoyeur (courte) sélection disponible à l’adresse suivante :
new.abb.com/low-voltage/products/
- Élévateur Softstarters

PSR3 ... PSR16 PSR25 ... PSR30 PSR37 ... PSR45 PSR60 ... PSR105
Tension assignée de fonctionnement U e, 208...600 V CA
Tension assignée d'alimentation de commande, U s, 100...240 V CA, 50/60 Hz
IEC UL/CSA Type Réf. internationale @ Article Masse
Puissance assignée Courant Puissance assignée d'emploi Courant pkg/1pce
d'emploi
200/ 220/ 440/ 550/
230 V 400 V 500 V 208 V 240 V 480 V 600 V
P e P e P e I e P e P e P e P e FLA
kW kW kW A hp hp hp hp A kg
0.75 1.5 2.2 3.9 0.5 0.75 2 2 3.4 PSR3-600-70 1SFA896103R7000 800001 0.45
1.5 3 4 6.8 1 1.5 3 5 6.1 PSR6-600-70 1SFA896104R7000 800003 0.45
2.2 4 4 9 2 2 5 7.5 9 PSR9-600-70 1SFA896105R7000 800005 0.45
3 5.5 5.5 12 3 3 7.5 10 11 PSR12-600-70 1SFA896106R7000 800007 0.45
4 7.5 7.5 16 3 5 10 10 15.2 PSR16-600-70 1SFA896107R7000 800009 0.45
5.5 11 15 25 7.5 7.5 15 20 24.2 PSR25-600-70 1SFA896108R7000 800011 0.65
7.5 15 18.5 30 7.5 10 20 25 28 PSR30-600-70 1SFA896109R7000 800013 0.65
7.5 18.5 22 37 10 10 25 30 34 PSR37-600-70 1SFA896110R7000 800015 1.00
11 22 30 45 15 15 30 40 46.2 PSR45-600-70 1SFA896111R7000 800017 1.00
15 30 37 60 20 20 40 50 59.4 PSR60-600-70 1SFA896112R7000 800024 2.20
22 37 45 72 20 25 50 60 68 PSR72-600-70 1SFA896113R7000 800026 2.27
22 45 55 85 25 30 60 75 80 PSR85-600-70 1SFA896114R7000 800028 2.27
30 55 55 105 30 40 75 100 104 PSR105-600-70 1SFA896115R7000 800030 2.27
Tension assignée de fonctionnement U e, 208...600 V CA
Tension assignée d'alimentation de commande, U s, 24 V CA/CC, 50/60 Hz 07
0.75 1.5 2.2 3.9 0.5 0.75 2 2 3.4 PSR3-600-11 1SFA896103R1100 800037 0.45
1.5 3 4 6.8 1 1.5 3 5 6.1 PSR6-600-11 1SFA896104R1100 800038 0.45
2.2 4 4 9 2 2 5 7.5 9 PSR9-600-11 1SFA896105R1100 800039 0.45
3 5.5 5.5 12 3 3 7.5 10 11 PSR12-600-11 1SFA896106R1100 800040 0.45
4 7.5 7.5 16 3 5 10 10 15.2 PSR16-600-11 1SFA896107R1100 800041 0.45
5.5 11 15 25 7.5 7.5 15 20 24.2 PSR25-600-11 1SFA896108R1100 800042 0.65
7.5 15 18.5 30 7.5 10 20 25 28 PSR30-600-11 1SFA896109R1100 800043 0.65
7.5 18.5 22 37 10 10 25 30 34 PSR37-600-11 1SFA896110R1100 800044 1.00
11 22 30 45 15 15 30 40 46.2 PSR45-600-11 1SFA896111R1100 800045 1.00
15 30 37 60 20 20 40 50 59.4 PSR60-600-11 1SFA896112R1100 800046 2.20
22 37 45 72 20 25 50 60 68 PSR72-600-11 1SFA896113R1100 800047 2.27
22 45 55 85 25 30 60 75 80 PSR85-600-11 1SFA896114R1100 800048 2.27
30 55 55 105 30 40 75 100 104 PSR105-600-11 1SFA896115R1100 800049 2.27
