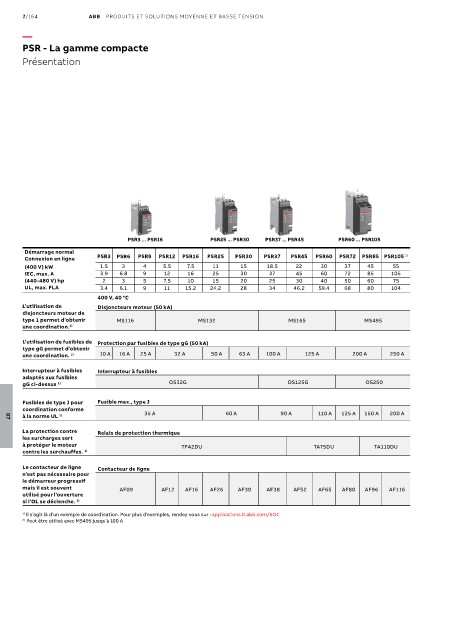

PSR - La gamme compacte
Présentation

PSR3 ... PSR16 PSR25 ... PSR30 PSR37 ... PSR45 PSR60 ... PSR105
Démarrage normal
Connexion en ligne PSR3 PSR6 PSR9 PSR12 PSR16 PSR25 PSR30 PSR37 PSR45 PSR60 PSR72 PSR85 PSR105 2)
(400 V) kW 1.5 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55
IEC, max. A 3.9 6.8 9 12 16 25 30 37 45 60 72 85 105
(440-480 V) hp 2 3 5 7.5 10 15 20 25 30 40 50 60 75
UL, max. FLA 3.4 6.1 9 11 15.2 24.2 28 34 46.2 59.4 68 80 104
400 V, 40 °C
L’utilisation de Disjoncteurs moteur (50 kA)
disjoncteurs moteur de
type 1 permet d’obtenir MS116 MS132 MS165 MS495
une coordination. 1)

L’utilisation de fusibles de Protection par fusibles de type gG (50 kA)
type gG permet d’obtenir
une coordination. 1) 10 A 16 A 25 A 32 A 50 A 63 A 100 A 125 A 200 A 250 A
Interrupteur à fusibles Interrupteur à fusibles
adaptés aux fusibles
gG ci-dessus 1) OS32G OS125G OS250

Fusibles de type J pour Fusible max., type J
coordination conforme
à la norme UL 1) 35 A 60 A 90 A 110 A 125 A 150 A 200 A
07
La protection contre Relais de protection thermique
les surcharges sert
à protéger le moteur TF42DU TA75DU TA110DU
contre les surchauffes. 1)
Le contacteur de ligne Contacteur de ligne
n’est pas nécessaire pour
le démarreur progressif
mais il est souvent AF09 AF12 AF16 AF26 AF30 AF38 AF52 AF65 AF80 AF96 AF116
utilisé pour l’ouverture
si l’OL se déclenche. 1)
1) Il s’agit là d’un exemple de coordination. Pour plus d’exemples, rendez-vous sur : applications.it.abb.com/SOC
2) Peut être utilisé avec MS495 jusqu’à 100 A
