Page 1142 - Les indispensables 2021

7/184 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

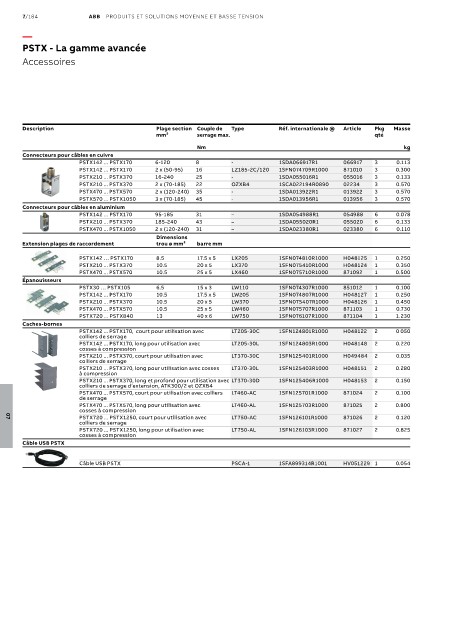

PSTX - La gamme avancée
Accessoires

Description Plage section Couple de Type Réf. internationale @ Article Pkg Masse
mm² serrage max. qté
Nm kg
Connecteurs pour câbles en cuivre
PSTX142 ... PSTX170 6-120 8 - 1SDA066917R1 066917 3 0.113
PSTX142 ... PSTX170 2 x (50-95) 16 LZ185-2C/120 1SFN074709R1000 871010 3 0.300
PSTX210 ... PSTX370 16-240 25 - 1SDA055016R1 055016 3 0.133
PSTX210 ... PSTX370 2 x (70-185) 22 OZXB4 1SCA022194R0890 02234 3 0.570
PSTX470 ... PSTX570 2 x (120-240) 35 - 1SDA013922R1 013922 3 0.570
PSTX570 ... PSTX1050 3 x (70-185) 45 - 1SDA013956R1 013956 3 0.570
Connecteurs pour câbles en aluminium
PSTX142 ... PSTX170 95-185 31 – 1SDA054988R1 054988 6 0.078
PSTX210 ... PSTX370 185-240 43 – 1SDA055020R1 055020 6 0.133
PSTX470 ... PSTX1050 2 x (120-240) 31 – 1SDA023380R1 023380 6 0.110
Dimensions
Extension plages de raccordement trou ø mm² barre mm
PSTX142 … PSTX170 8.5 17.5 x 5 LX205 1SFN074810R1000 H048125 1 0.250
PSTX210 ... PSTX370 10.5 20 x 5 LX370 1SFN075410R1000 H048124 1 0.350
PSTX470 ... PSTX570 10.5 25 x 5 LX460 1SFN075710R1000 871092 1 0.500
Épanouisseurs
PSTX30 … PSTX105 6.5 15 x 3 LW110 1SFN074307R1000 851012 1 0.100
PSTX142 ... PSTX170 10.5 17.5 x 5 LW205 1SFN074807R1000 H048127 1 0.250
PSTX210 ... PSTX370 10.5 20 x 5 LW370 1SFN075407R1000 H048126 1 0.450
PSTX470 ... PSTX570 10.5 25 x 5 LW460 1SFN075707R1000 871103 1 0.730
PSTX720 ... PSTX840 13 40 x 6 LW750 1SFN076107R1000 871104 1 1.230
Caches-bornes
PSTX142 ... PSTX170, court pour utilisation avec LT205-30C 1SFN124801R1000 H048122 2 0 050
colliers de serrage
PSTX142 ... PSTX170, long pour utilisation avec LT205-30L 1SFN124803R1000 H048148 2 0.220
cosses à compression
PSTX210 ... PSTX370, court pour utilisation avec LT370-30C 1SFN125401R1000 H049484 2 0.035
colliers de serrage
PSTX210 ... PSTX370, long pour utilisation avec cosses LT370-30L 1SFN125403R1000 H048151 2 0.280
à compression
PSTX210 ... PSTX370, long et profond pour utilisation avec LT370-30D 1SFN125406R1000 H048153 2 0.150
colliers de serrage d’extension, ATK300/2 et OZXB4
PSTX470 ... PSTX570, court pour utilisation avec colliers LT460-AC 1SFN125701R1000 871024 2 0.100
de serrage
PSTX470 ... PSTX570, long pour utilisation avec LT460-AL 1SFN125703R1000 871025 2 0.800
cosses à compression
PSTX720 ... PSTX1250, court pour utilisation avec LT750-AC 1SFN126101R1000 871026 2 0.120
07
colliers de serrage
PSTX720 ... PSTX1250, long pour utilisation avec LT750-AL 1SFN126103R1000 871027 2 0.825
cosses à compression
Câble USB PSTX

Câble USB PSTX PSCA-1 1SFA899314R1001 HV051229 1 0.054
