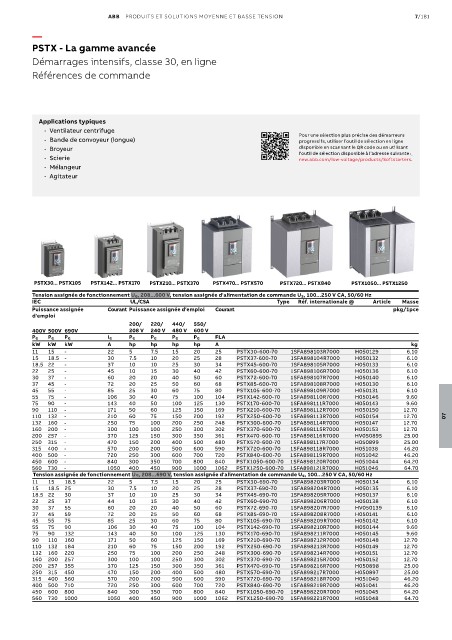

Page 1139 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/181

—
PSTX - La gamme avancée
Démarrages intensifs, classe 30, en ligne
Références de commande

Applications typiques
- Ventilateur centrifuge Pour une sélection plus précise des démarreurs
- Bande de convoyeur (longue) progressifs, utiliser l’outil de sélection en ligne
- Broyeur disponible en scannant le QR code ou en utilisant
l'outil de sélection disponible à l’adresse suivante :
- Scierie new.abb.com/low-voltage/products/Softstarters.
- Mélangeur
- Agitateur

PSTX30... PSTX105 PSTX142... PSTX170 PSTX210... PSTX370 PSTX470... PSTX570 PSTX720... PSTX840 PSTX1050... PSTX1250
Tension assignée de fonctionnement U e, 208...600 V, tension assignée d'alimentation de commande U s, 100...250 V CA, 50/60 Hz
IEC UL/CSA Type Réf. internationale @ Article Masse
Puissance assignée Courant Puissance assignée d'emploi Courant pkg/1pce
d'emploi
200/ 220/ 440/ 550/
400V 500V 690V 208 V 240 V 480 V 600 V
P e P e P e I e P e P e P e P e FLA
kW kW kW A hp hp hp hp A kg
11 15 - 22 5 7.5 15 20 25 PSTX30-600-70 1SFA898103R7000 H050129 6.10
15 18.5 - 30 7.5 10 20 25 28 PSTX37-600-70 1SFA898104R7000 H050132 6.10
18.5 22 - 37 10 10 25 30 34 PSTX45-600-70 1SFA898105R7000 H050133 6.10
22 25 - 45 10 15 30 40 42 PSTX60-600-70 1SFA898106R7000 H050136 6.10
30 37 - 60 20 20 40 50 60 PSTX72-600-70 1SFA898107R7000 H050140 6.10
37 45 - 72 20 25 50 60 68 PSTX85-600-70 1SFA898108R7000 H050130 6.10
45 55 - 85 25 30 60 75 80 PSTX105-600-70 1SFA898109R7000 H050131 6.10
55 75 - 106 30 40 75 100 104 PSTX142-600-70 1SFA898110R7000 H050146 9.60
75 90 - 143 40 50 100 125 130 PSTX170-600-70 1SFA898111R7000 H050143 9.60
90 110 - 171 50 60 125 150 169 PSTX210-600-70 1SFA898112R7000 H050150 12.70
110 132 - 210 60 75 150 200 192 PSTX250-600-70 1SFA898113R7000 H050154 12.70 07
132 160 - 250 75 100 200 250 248 PSTX300-600-70 1SFA898114R7000 H050147 12.70
160 200 - 300 100 100 250 300 302 PSTX370-600-70 1SFA898115R7000 H050153 12.70
200 257 - 370 125 150 300 350 361 PSTX470-600-70 1SFA898116R7000 HV050895 25.00
250 315 - 470 150 200 400 500 480 PSTX570-600-70 1SFA898117R7000 H050899 25.00
315 400 - 570 200 200 500 600 590 PSTX720-600-70 1SFA898118R7000 H051038 46.20
400 500 - 720 250 300 600 700 720 PSTX840-600-70 1SFA898119R7000 H051042 46.20
450 600 - 840 300 350 700 800 840 PSTX1050-600-70 1SFA898120R7000 H051044 64.20
560 730 - 1050 400 450 900 1000 1062 PSTX1250-600-70 1SFA898121R7000 H051046 64.70
Tension assignée de fonctionnement Ue, 208...690 V, tension assignée d'alimentation de commande U s, 100...250 V CA, 50/60 Hz
11 15 18.5 22 5 7.5 15 20 25 PSTX30-690-70 1SFA898203R7000 H050134 6.10
15 18.5 25 30 7.5 10 20 25 28 PSTX37-690-70 1SFA898204R7000 H050135 6.10
18.5 22 30 37 10 10 25 30 34 PSTX45-690-70 1SFA898205R7000 H050137 6.10
22 25 37 44 10 15 30 40 42 PSTX60-690-70 1SFA898206R7000 H050138 6.10
30 37 55 60 20 20 40 50 60 PSTX72-690-70 1SFA898207R7000 HV050139 6.10
37 45 59 72 20 25 50 60 68 PSTX85-690-70 1SFA898208R7000 H050141 6.10
45 55 75 85 25 30 60 75 80 PSTX105-690-70 1SFA898209R7000 H050142 6.10
55 75 90 106 30 40 75 100 104 PSTX142-690-70 1SFA898210R7000 H050144 9.60
75 90 132 143 40 50 100 125 130 PSTX170-690-70 1SFA898211R7000 H050145 9.60
90 110 160 171 50 60 125 150 169 PSTX210-690-70 1SFA898212R7000 H050148 12.70
110 132 184 210 60 75 150 200 192 PSTX250-690-70 1SFA898213R7000 H050149 12.70
132 160 220 250 75 100 200 250 248 PSTX300-690-70 1SFA898214R7000 H050151 12.70
160 200 257 300 100 100 250 300 302 PSTX370-690-70 1SFA898215R7000 H050152 12.70
200 257 355 370 125 150 300 350 361 PSTX470-690-70 1SFA898216R7000 H050898 25.00
250 315 450 470 150 200 400 500 480 PSTX570-690-70 1SFA898217R7000 H050897 25.00
315 400 560 570 200 200 500 600 590 PSTX720-690-70 1SFA898218R7000 H051040 46.20
400 500 710 720 250 300 600 700 720 PSTX840-690-70 1SFA898219R7000 H051041 46.20
450 600 800 840 300 350 700 800 840 PSTX1050-690-70 1SFA898220R7000 H051045 64.20
560 730 1000 1050 400 450 900 1000 1062 PSTX1250-690-70 1SFA898221R7000 H051048 64.70
