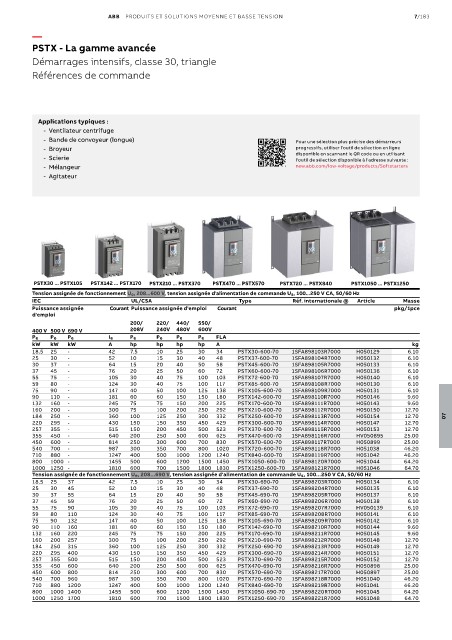

Page 1141 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 7/183

—
PSTX - La gamme avancée
Démarrages intensifs, classe 30, triangle
Références de commande

Applications typiques :
- Ventilateur centrifuge
- Bande de convoyeur (longue) Pour une sélection plus précise des démarreurs
- Broyeur progressifs, utiliser l’outil de sélection en ligne
disponible en scannant le QR code ou en utilisant
- Scierie l'outil de sélection disponible à l’adresse suivante :
- Mélangeur new.abb.com/low-voltage/products/Softstarters
- Agitateur

PSTX30 ... PSTX105 PSTX142 ... PSTX170 PSTX210 ... PSTX370 PSTX470 ... PSTX570 PSTX720 ... PSTX840 PSTX1050 ... PSTX1250
Tension assignée de fonctionnement U e, 208...600 V, tension assignée d'alimentation de commande U s, 100...250 V CA, 50/60 Hz
IEC UL/CSA Type Réf. internationale @ Article Masse
Puissance assignée Courant Puissance assignée d'emploi Courant pkg/1pce
d'emploi
200/ 220/ 440/ 550/
400 V 500 V 690 V 208V 240V 480V 600V
P e P e P e I e P e P e P e P e FLA
kW kW kW A hp hp hp hp A kg
18.5 25 - 42 7.5 10 25 30 34 PSTX30-600-70 1SFA898103R7000 H050129 6.10
25 30 - 52 10 15 30 40 48 PSTX37-600-70 1SFA898104R7000 H050132 6.10
30 37 - 64 15 20 40 50 58 PSTX45-600-70 1SFA898105R7000 H050133 6.10
37 45 - 76 20 25 50 60 72 PSTX60-600-70 1SFA898106R7000 H050136 6.10
55 75 - 105 30 40 75 100 103 PSTX72-600-70 1SFA898107R7000 H050140 6.10
59 80 - 124 30 40 75 100 117 PSTX85-600-70 1SFA898108R7000 H050130 6.10
75 90 - 147 40 50 100 125 138 PSTX105-600-70 1SFA898109R7000 H050131 6.10
90 110 - 181 60 60 150 150 180 PSTX142-600-70 1SFA898110R7000 H050146 9.60
132 160 - 245 75 75 150 200 225 PSTX170-600-70 1SFA898111R7000 H050143 9.60
160 200 - 300 75 100 200 250 292 PSTX210-600-70 1SFA898112R7000 H050150 12.70
184 250 - 360 100 125 250 300 332 PSTX250-600-70 1SFA898113R7000 H050154 12.70 07
220 295 - 430 150 150 350 450 429 PSTX300-600-70 1SFA898114R7000 H050147 12.70
257 355 - 515 150 200 450 500 523 PSTX370-600-70 1SFA898115R7000 H050153 12.70
355 450 - 640 200 250 500 600 625 PSTX470-600-70 1SFA898116R7000 HV050895 25.00
450 600 - 814 250 300 600 700 830 PSTX570-600-70 1SFA898117R7000 H050899 25.00
540 700 - 987 300 350 700 800 1020 PSTX720-600-70 1SFA898118R7000 H051038 46.20
710 880 - 1247 400 500 1000 1200 1240 PSTX840-600-70 1SFA898119R7000 H051042 46.20
800 1000 - 1455 500 600 1200 1500 1450 PSTX1050-600-70 1SFA898120R7000 H051044 64.20
1000 1250 - 1810 600 700 1500 1800 1830 PSTX1250-600-70 1SFA898121R7000 H051046 64.70
Tension assignée de fonctionnement U e, 208...690 V, tension assignée d'alimentation de commande U s, 100...250 V CA, 50/60 Hz
18.5 25 37 42 7.5 10 25 30 34 PSTX30-690-70 1SFA898203R7000 H050134 6.10
25 30 45 52 10 15 30 40 48 PSTX37-690-70 1SFA898204R7000 H050135 6.10
30 37 55 64 15 20 40 50 58 PSTX45-690-70 1SFA898205R7000 H050137 6.10
37 45 59 76 20 25 50 60 72 PSTX60-690-70 1SFA898206R7000 H050138 6.10
55 75 90 105 30 40 75 100 103 PSTX72-690-70 1SFA898207R7000 HV050139 6.10
59 80 110 124 30 40 75 100 117 PSTX85-690-70 1SFA898208R7000 H050141 6.10
75 90 132 147 40 50 100 125 138 PSTX105-690-70 1SFA898209R7000 H050142 6.10
90 110 160 181 60 60 150 150 180 PSTX142-690-70 1SFA898210R7000 H050144 9.60
132 160 220 245 75 75 150 200 225 PSTX170-690-70 1SFA898211R7000 H050145 9.60
160 200 257 300 75 100 200 250 292 PSTX210-690-70 1SFA898212R7000 H050148 12.70
184 250 315 360 100 125 250 300 332 PSTX250-690-70 1SFA898213R7000 H050149 12.70
220 295 400 430 150 150 350 450 429 PSTX300-690-70 1SFA898214R7000 H050151 12.70
257 355 500 515 150 200 450 500 523 PSTX370-690-70 1SFA898215R7000 H050152 12.70
355 450 600 640 200 250 500 600 625 PSTX470-690-70 1SFA898216R7000 H050898 25.00
450 600 800 814 250 300 600 700 830 PSTX570-690-70 1SFA898217R7000 H050897 25.00
540 700 960 987 300 350 700 800 1020 PSTX720-690-70 1SFA898218R7000 H051040 46.20
710 880 1200 1247 400 500 1000 1200 1240 PSTX840-690-70 1SFA898219R7000 H051041 46.20
800 1000 1400 1455 500 600 1200 1500 1450 PSTX1050-690-70 1SFA898220R7000 H051045 64.20
1000 1250 1700 1810 600 700 1500 1800 1830 PSTX1250-690-70 1SFA898221R7000 H051048 64.70
