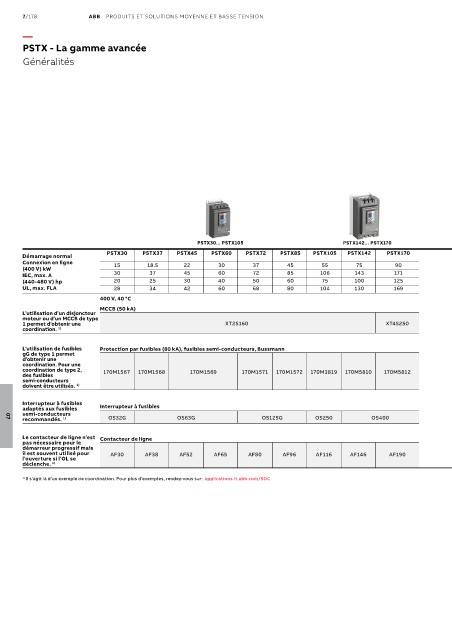

7/178 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
PSTX - La gamme avancée
Généralités

PSTX30... PSTX105 PSTX142... PSTX170
PSTX30 PSTX37 PSTX45 PSTX60 PSTX72 PSTX85 PSTX105 PSTX142 PSTX170 Démarrage normal PSTX210 PSTX250 PSTX300 PSTX370 PSTX470 PSTX570 PSTX720 PSTX840 PSTX1050 PSTX1250
Démarrage normal
Connexion en ligne 15 18.5 22 30 37 45 55 75 90 Connexion en ligne 110 132 160 200 250 315 400 450 560 710
(400 V) kW
(400 V) kW IEC, max. A
IEC, max. A 30 37 45 60 72 85 106 143 171 210 250 300 370 470 570 720 840 1050 1250
(440-480 V) hp 20 25 30 40 50 60 75 100 125 (440-480 V) hp 150 200 250 300 400 500 600 700 900 1000
UL, max. FLA
UL, max. FLA 28 34 42 60 68 80 104 130 169 192 248 302 361 480 590 720 840 1062 1250
400 V, 40 °C 400 V, 40 °C
MCCB (50 kA) L’utilisation d’un MCCB (50 kA)
L’utilisation d’un disjoncteur disjoncteur moteur ou
moteur ou d’un MCCB de type d’un MCCB de type 1
1 permet d’obtenir une XT2S160 XT4S250 permet d’obtenir une T4S320 T5S400 T5S630 T7S800 T7S1250 E2.2N 2000
coordination. 1) coordination. 1)
L’utilisation de fusibles Protection par fusibles (80 kA), fusibles semi-conducteurs, Bussmann L’utilisation de fusibles Protection par fusibles (80 kA), fusibles semi-conducteurs, Bussmann
gG de type 1 permet gG de type 1 permet
d’obtenir une d’obtenir une
coordination. Pour une coordination. Pour une
coordination de type 2, 170M1567 170M1568 170M1569 170M1571 170M1572 170M3819 170M5810 170M5812 coordination de type 2, 170M5812 170M5813 170M6812 170M6813 170M6814 170M8554 170M6018 170M6020 170M6021
des fusibles des fusibles
semi-conducteurs semi-conducteurs
doivent être utilisés. 1) doivent être utilisés. 1)
Interrupteur à fusibles Interrupteur à fusibles
adaptés aux fusibles Interrupteur à fusibles adaptés aux fusibles Interrupteur à fusibles
semi-conducteurs semi-conducteurs
recommandés. 1) OS32G OS63G OS125G OS250 OS400 recommandés. 1) OS400 OS630 OS800 -
07
Le contacteur de ligne n’est Contacteur de ligne Le contacteur de ligne Contacteur de ligne
pas nécessaire pour le n’est pas nécessaire pour
démarreur progressif mais le démarreur progressif
il est souvent utilisé pour AF30 AF38 AF52 AF65 AF80 AF96 AF116 AF146 AF190 mais il est souvent AF265 AF265 AF305 AF370 AF580 AF580 AF750 AF1350 AF1650 -
l’ouverture si l’OL se utilisé pour l’ouverture
déclenche. 1) si l’OL se déclenche. 1)
1) Il s’agit là d’un exemple de coordination. Pour plus d’exemples, rendez-vous sur : applications.it.abb.com/SOC
