Systèmes de sécurité Vital et Tina

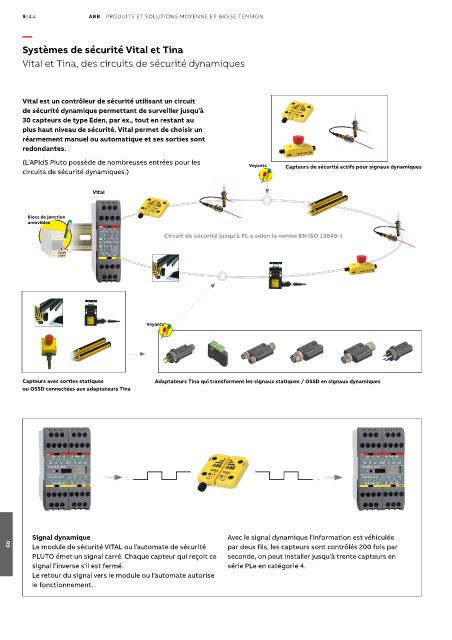

Vital et Tina, des circuits de sécurité dynamiques

Vital est un contrôleur de sécurité utilisant un circuit
de sécurité dynamique permettant de surveiller jusqu’à
30 capteurs de type Eden, par ex., tout en restant au
plus haut niveau de sécurité. Vital permet de choisir un
réarmement manuel ou automatique et ses sorties sont
redondantes.
(L’APIdS Pluto possède de nombreuses entrées pour les Voyants
circuits de sécurité dynamiques.) Capteurs de sécurité actifs pour signaux dynamiques

Vital

Blocs de jonction
amovibles
Circuit de sécurité jusqu'à PL e selon la norme EN ISO 13849-1

Voyants

Capteurs avec sorties statiques Adaptateurs Tina qui transforment les signaux statiques / OSSD en signaux dynamiques
ou OSSD connectées aux adaptateurs Tina

Signal dynamique Avec le signal dynamique l’information est véhiculée
Le module de sécurité VITAL ou l’automate de sécurité par deux fils, les capteurs sont contrôlés 200 fois par
09
PLUTO émet un signal carré. Chaque capteur qui reçoit ce seconde, on peut installer jusqu’à trente capteurs en
signal l’inverse s'il est fermé. série PLe en catégorie 4.
Le retour du signal vers le module ou l’automate autorise
le fonctionnement.
