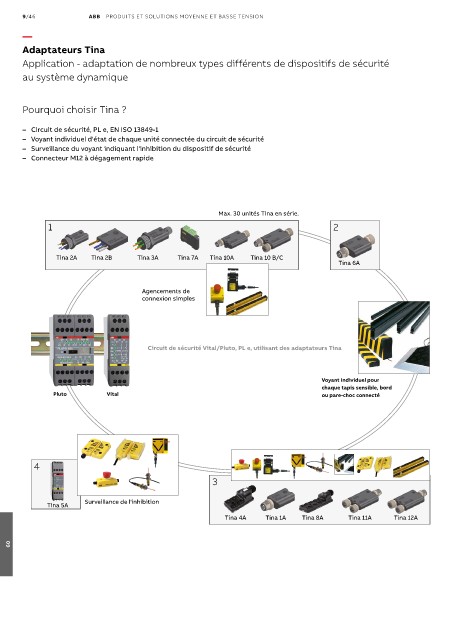

9/46 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Adaptateurs Tina

Application - adaptation de nombreux types différents de dispositifs de sécurité
au système dynamique

Pourquoi choisir Tina ?

– Circuit de sécurité, PL e, EN ISO 13849-1
– Voyant individuel d'état de chaque unité connectée du circuit de sécurité
– Surveillance du voyant indiquant l'inhibition du dispositif de sécurité
– Connecteur M12 à dégagement rapide

Max. 30 unités Tina en série.
1 2

Tina 2A Tina 2B Tina 3A Tina 7A Tina 10A Tina 10 B/C
Tina 6A

Agencements de
connexion simples

Circuit de sécurité Vital/Pluto, PL e, utilisant des adaptateurs Tina

Voyant individuel pour
chaque tapis sensible, bord
Pluto Vital ou pare-choc connecté

4
3

Surveillance de l'inhibition
Tina 5A
Tina 4A Tina 1A Tina 8A Tina 11A Tina 12A
