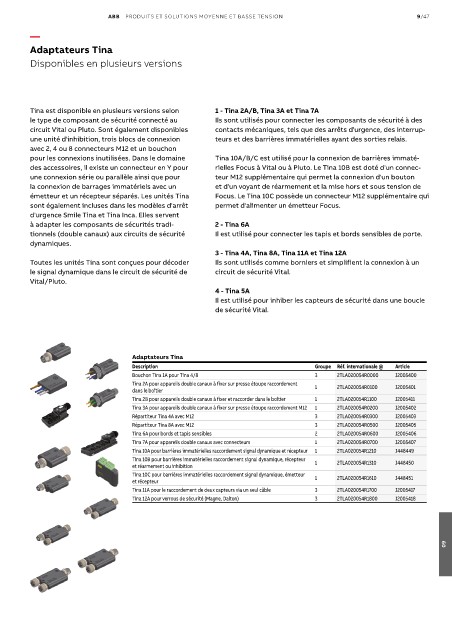

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/47

—
Adaptateurs Tina

Disponibles en plusieurs versions

Tina est disponible en plusieurs versions selon 1 - Tina 2A/B, Tina 3A et Tina 7A
le type de composant de sécurité connecté au Ils sont utilisés pour connecter les composants de sécurité à des
circuit Vital ou Pluto. Sont également disponibles contacts mécaniques, tels que des arrêts d'urgence, des interrup-
une unité d'inhibition, trois blocs de connexion teurs et des barrières immatérielles ayant des sorties relais.
avec 2, 4 ou 8 connecteurs M12 et un bouchon
pour les connexions inutilisées. Dans le domaine Tina 10A/B/C est utilisé pour la connexion de barrières immaté-
des accessoires, il existe un connecteur en Y pour rielles Focus à Vital ou à Pluto. Le Tina 10B est doté d'un connec-
une connexion série ou parallèle ainsi que pour teur M12 supplémentaire qui permet la connexion d'un bouton
la connexion de barrages immatériels avec un et d'un voyant de réarmement et la mise hors et sous tension de
émetteur et un récepteur séparés. Les unités Tina Focus. Le Tina 10C possède un connecteur M12 supplémentaire qui
sont également incluses dans les modèles d'arrêt permet d'alimenter un émetteur Focus.
d'urgence Smile Tina et Tina Inca. Elles servent
à adapter les composants de sécurités tradi- 2 - Tina 6A
tionnels (double canaux) aux circuits de sécurité Il est utilisé pour connecter les tapis et bords sensibles de porte.
dynamiques.
3 - Tina 4A, Tina 8A, Tina 11A et Tina 12A
Toutes les unités Tina sont conçues pour décoder Ils sont utilisés comme borniers et simplifient la connexion à un
le signal dynamique dans le circuit de sécurité de circuit de sécurité Vital.
Vital/Pluto.
4 - Tina 5A
Il est utilisé pour inhiber les capteurs de sécurité dans une boucle
de sécurité Vital.

Circuit de sécurité Vital/Pluto, PL e, utilisant des adaptateurs Tina
Adaptateurs Tina
Description Groupe Réf. internationale @ Article
Bouchon Tina 1A pour Tina 4/8 3 2TLA020054R0000 J2005400
Tina 2A pour appareils double canaux à fixer sur presse étoupe raccordement
dans le boîtier 1 2TLA020054R0100 J2005401
Tina 2B pour appareils double canaux à fixer et raccorder dans le boîtier 1 2TLA020054R1100 J2005411
Tina 3A pour appareils double canaux à fixer sur presse étoupe raccordement M12 1 2TLA020054R0200 J2005402
Répartiteur Tina 4A avec M12 3 2TLA020054R0300 J2005403
Répartiteur Tina 8A avec M12 3 2TLA020054R0500 J2005405
Tina 6A pour bords et tapis sensibles 2 2TLA020054R0600 J2005406
Tina 7A pour appareils double canaux avec connecteurs 1 2TLA020054R0700 J2005407
Tina 10A pour barrières immatérielles raccordement signal dynamique et récepteur 1 2TLA020054R1210 J448449
Tina 10B pour barrières immatérielles raccordement signal dynamique, récepteur
et réarmement ou inhibition 1 2TLA020054R1310 J448450
Tina 10C pour barrières immatérielles raccordement signal dynamique, émetteur 1 2TLA020054R1610 J448451
et récepteur
Tina 11A pour le raccordement de deux capteurs via un seul câble 3 2TLA020054R1700 J2005417
Tina 12A pour verrous de sécurité (Magne, Dalton) 3 2TLA020054R1800 J2005418
