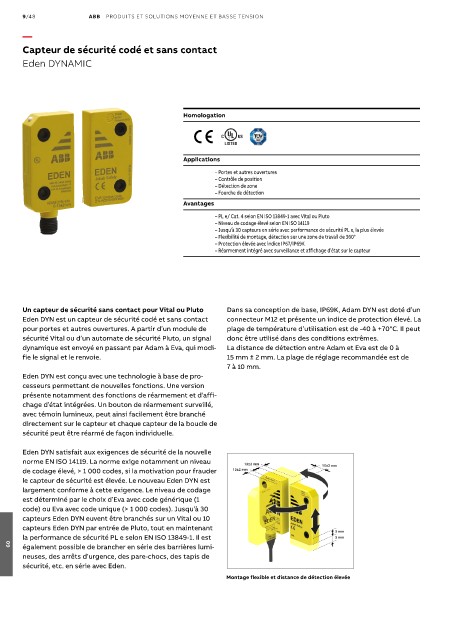

Page 1298 - Les indispensables 2021

9/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Capteur de sécurité codé et sans contact

Eden DYNAMIC

Homologation

Applications
– Portes et autres ouvertures
– Contrôle de position
– Détection de zone
– Fourche de détection
Avantages
– PL e/ Cat. 4 selon EN ISO 13849-1 avec Vital ou Pluto
– Niveau de codage élevé selon EN ISO 14119
– Jusqu’à 30 capteurs en série avec performance de sécurité PL e, la plus élevée
– Flexibilité de montage, détection sur une zone de travail de 360°
– Protection élevée avec indice IP67/IP69K
– Réarmement intégré avec surveillance et affichage d’état sur le capteur

Un capteur de sécurité sans contact pour Vital ou Pluto Dans sa conception de base, IP69K, Adam DYN est doté d’un
Eden DYN est un capteur de sécurité codé et sans contact connecteur M12 et présente un indice de protection élevé. La
pour portes et autres ouvertures. A partir d’un module de plage de température d’utilisation est de -40 à +70°C. Il peut
sécurité Vital ou d’un automate de sécurité Pluto, un signal donc être utilisé dans des conditions extrêmes.
dynamique est envoyé en passant par Adam à Eva, qui modi- La distance de détection entre Adam et Eva est de 0 à
fie le signal et le renvoie. 15 mm ± 2 mm. La plage de réglage recommandée est de
7 à 10 mm.
Eden DYN est conçu avec une technologie à base de pro-
cesseurs permettant de nouvelles fonctions. Une version
présente notamment des fonctions de réarmement et d’affi-
chage d’état intégrées. Un bouton de réarmement surveillé,
avec témoin lumineux, peut ainsi facilement être branché
directement sur le capteur et chaque capteur de la boucle de
sécurité peut être réarmé de façon individuelle.

Eden DYN satisfait aux exigences de sécurité de la nouvelle
norme EN ISO 14119. La norme exige notamment un niveau
de codage élevé, > 1 000 codes, si la motivation pour frauder
le capteur de sécurité est élevée. Le nouveau Eden DYN est
largement conforme à cette exigence. Le niveau de codage
est déterminé par le choix d’Eva avec code générique (1
code) ou Eva avec code unique (> 1 000 codes). Jusqu’à 30
capteurs Eden DYN euvent être branchés sur un Vital ou 10
capteurs Eden DYN par entrée de Pluto, tout en maintenant
la performance de sécurité PL e selon EN ISO 13849-1. Il est
également possible de brancher en série des barrières lumi-
09
neuses, des arrêts d’urgence, des pare-chocs, des tapis de
sécurité, etc. en série avec Eden.
Montage flexible et distance de détection élevée
