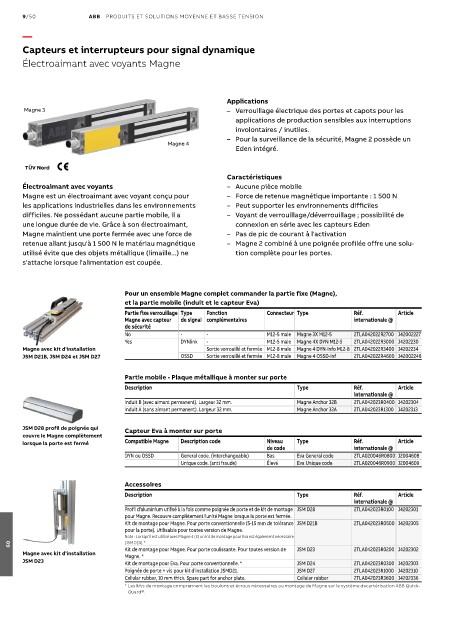

Capteurs et interrupteurs pour signal dynamique

Électroaimant avec voyants Magne

Applications
Magne 3 – Verrouillage électrique des portes et capots pour les
applications de production sensibles aux interruptions
involontaires / inutiles.
– Pour la surveillance de la sécurité, Magne 2 possède un
Magne 4
Eden intégré.

TÜV Nord
Caractéristiques
Électroaimant avec voyants – Aucune pièce mobile
Magne est un électroaimant avec voyant conçu pour – Force de retenue magnétique importante : 1 500 N
les applications industrielles dans les environnements – Peut supporter les environnements difficiles
difficiles. Ne possédant aucune partie mobile, il a – Voyant de verrouillage/déverrouillage ; possibilité de
une longue durée de vie. Grâce à son électroaimant, connexion en série avec les capteurs Eden
Magne maintient une porte fermée avec une force de – Pas de pic de courant à l'activation
retenue allant jusqu'à 1 500 N le matériau magnétique – Magne 2 combiné à une poignée profilée offre une solu-
utilisé évite que des objets métallique (limaille...) ne tion complète pour les portes.
s'attache lorsque l'alimentation est coupée.

Pour un ensemble Magne complet commander la partie fixe (Magne),
et la partie mobile (induit et le capteur Eva)
Partie fixe verrouillage Type Fonction Connecteur Type Réf. Article
Magne avec capteur de signal complémentaires internationale @
de sécurité
No - - M12-5 male Magne 3X M12-5 2TLA042022R2700 J42002227
Yes DYNlink - M12-5 male Magne 4X DYN M12-5 2TLA042022R3000 J4202230
Magne avec kit d'installation Sortie verrouillé et fermée M12-8 male Magne 4 DYN-Info M12-8 2TLA042022R3400 J4202234
JSM D21B, JSM D24 et JSM D27 OSSD Sortie verrouillé et fermée M12-8 male Magne 4 OSSD-Inf 2TLA042022R4600 J42002246

Partie mobile - Plaque métallique à monter sur porte
Description Type Réf. Article
internationale @
Induit B (avec aimant permanent). Largeur 32 mm. Magne Anchor 32B 2TLA042023R0400 J4202304
Induit A (sans aimant permanent). Largeur 32 mm. Magne Anchor 32A 2TLA042023R1300 J4202313

JSM D28 profil de poignée qui Capteur Eva à monter sur porte
couvre le Magne complètement
lorsque la porte est fermé Compatible Magne Description code Niveau Type Réf. Article
de code internationale @
DYN ou OSSD General code. (interchangeable) Bas Eva General code 2TLA020046R0800 J2004608
Unique code. (anti fraude) Élevé Eva Unique code 2TLA020046R0900 J2004609

Accessoires
Description Type Réf. Article
internationale @
Profil d'aluminium utilisé à la fois comme poignée de porte et de kit de montage JSM D28 2TLA042023R0100 J4202301
pour Magne. Recouvre complètement l'unité Magne lorsque la porte est fermée.
Kit de montage pour Magne. Pour porte conventionnelle (5-15 mm de tolérance JSM D21B 2TLA042023R0500 J4202305
pour la porte). Utilisable pour toutes version de Magne.
Note : Lorsqu'il est utilisé avec Magne 4 (X) un kit de montage pour Eva est également nécessaire
(JSM D24). *
Kit de montage pour Magne. Pour porte coulissante. Pour toutes version de JSM D23 2TLA042023R0200 J4202302
09
Magne avec kit d'installation Magne. *
JSM D23 Kit de montage pour Eva. Pour porte conventionnelle. * JSM D24 2TLA042023R0300 J4202303
Poignée de porte + vis pour kit d'installation JSMD21. JSM D27 2TLA042023R1000 J4202310
Cellular rubber, 10 mm thick. Spare part for anchor plate. Cellular rubber 2TLA042023R3600 J4202336
* Les kits de montage comprennent les boulons et écrous nécessaires au montage de Magne sur le système decartérisation ABB Quick-
Guard®.
