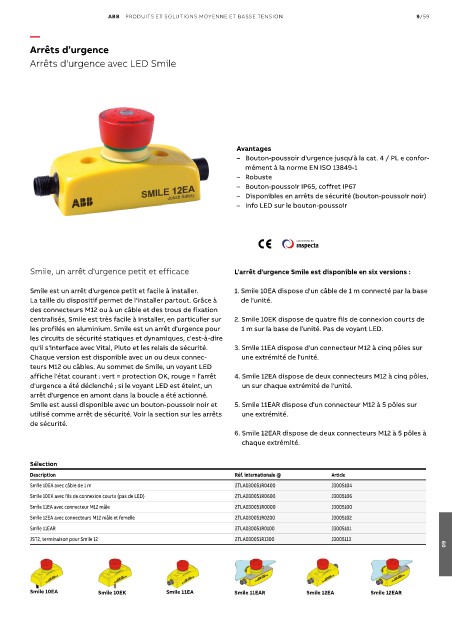

Page 1309 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/59

—
Arrêts d’urgence

Arrêts d'urgence avec LED Smile

Avantages
– Bouton-poussoir d'urgence jusqu'à la cat. 4 / PL e confor-
mément à la norme EN ISO 13849-1
– Robuste
– Bouton-poussoir IP65, coffret IP67
– Disponibles en arrêts de sécurité (bouton-poussoir noir)
– Info LED sur le bouton-poussoir

CERTIFIED BY

Smile, un arrêt d'urgence petit et efficace L'arrêt d'urgence Smile est disponible en six versions :

Smile est un arrêt d'urgence petit et facile à installer. 1. Smile 10EA dispose d'un câble de 1 m connecté par la base
La taille du dispositif permet de l'installer partout. Grâce à de l'unité.
des connecteurs M12 ou à un câble et des trous de fixation
centralisés, Smile est très facile à installer, en particulier sur 2. Smile 10EK dispose de quatre fils de connexion courts de
les profilés en aluminium. Smile est un arrêt d'urgence pour 1 m sur la base de l'unité. Pas de voyant LED.
les circuits de sécurité statiques et dynamiques, c'est-à-dire
qu'il s'interface avec Vital, Pluto et les relais de sécurité. 3. Smile 11EA dispose d'un connecteur M12 à cinq pôles sur
Chaque version est disponible avec un ou deux connec- une extrémité de l'unité.
teurs M12 ou câbles. Au sommet de Smile, un voyant LED
affiche l'état courant : vert = protection OK, rouge = l'arrêt 4. Smile 12EA dispose de deux connecteurs M12 à cinq pôles,
d'urgence a été déclenché ; si le voyant LED est éteint, un un sur chaque extrémité de l'unité.
arrêt d'urgence en amont dans la boucle a été actionné.
Smile est aussi disponible avec un bouton-poussoir noir et 5. Smile 11EAR dispose d'un connecteur M12 à 5 pôles sur
utilisé comme arrêt de sécurité. Voir la section sur les arrêts une extrémité.
de sécurité.
6. Smile 12EAR dispose de deux connecteurs M12 à 5 pôles à
chaque extrémité.

Sélection
Description Réf. internationale @ Article
Smile 10EA avec câble de 1 m 2TLA030051R0400 J3005104
Smile 10EK avec fils de connexion courts (pas de LED) 2TLA030051R0600 J3005106
Smile 11EA avec connecteur M12 mâle 2TLA030051R0000 J3005100
Smile 12EA avec connecteurs M12 mâle et femelle 2TLA030051R0200 J3005102
Smile 11EAR 2TLA030051R0100 J3005101
JST2, terminaison pour Smile 12 2TLA030051R1300 J3005113
09

Smile 10EA Smile 10EK Smile 11EA Smile 11EAR Smile 12EA Smile 12EAR
