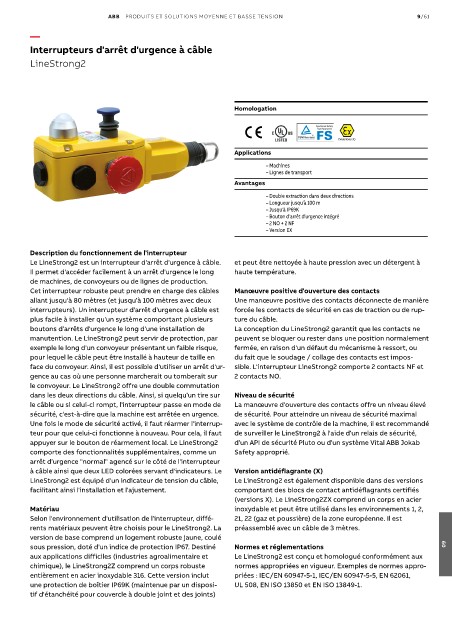

Page 1311 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/61

—
Interrupteurs d'arrêt d'urgence à câble

LineStrong2

Homologation

(Versions X)
Applications

– Machines
– Lignes de transport
Avantages
– Double extraction dans deux directions
– Longueur jusqu'à 100 m
– Jusqu'à IP69K
– Bouton d'arrêt d'urgence intégré
– 2 NO + 2 NF
– Version EX

Description du fonctionnement de l'interrupteur
Le LineStrong2 est un interrupteur d'arrêt d'urgence à câble. et peut être nettoyée à haute pression avec un détergent à
Il permet d'accéder facilement à un arrêt d'urgence le long haute température.
de machines, de convoyeurs ou de lignes de production.
Cet interrupteur robuste peut prendre en charge des câbles Manœuvre positive d'ouverture des contacts
allant jusqu'à 80 mètres (et jusqu'à 100 mètres avec deux Une manœuvre positive des contacts déconnecte de manière
interrupteurs). Un interrupteur d'arrêt d'urgence à câble est forcée les contacts de sécurité en cas de traction ou de rup-
plus facile à installer qu'un système comportant plusieurs ture du câble.
boutons d'arrêts d'urgence le long d'une installation de La conception du LineStrong2 garantit que les contacts ne
manutention. Le LineStrong2 peut servir de protection, par peuvent se bloquer ou rester dans une position normalement
exemple le long d'un convoyeur présentant un faible risque, fermée, en raison d'un défaut du mécanisme à ressort, ou
pour lequel le câble peut être installé à hauteur de taille en du fait que le soudage / collage des contacts est impos-
face du convoyeur. Ainsi, il est possible d'utiliser un arrêt d'ur- sible. L'interrupteur LineStrong2 comporte 2 contacts NF et
gence au cas où une personne marcherait ou tomberait sur 2 contacts NO.
le convoyeur. Le LineStrong2 offre une double commutation
dans les deux directions du câble. Ainsi, si quelqu'un tire sur Niveau de sécurité
le câble ou si celui-ci rompt, l'interrupteur passe en mode de La manœuvre d'ouverture des contacts offre un niveau élevé
sécurité, c'est-à-dire que la machine est arrêtée en urgence. de sécurité. Pour atteindre un niveau de sécurité maximal
Une fois le mode de sécurité activé, il faut réarmer l'interrup- avec le système de contrôle de la machine, il est recommandé
teur pour que celui-ci fonctionne à nouveau. Pour cela, il faut de surveiller le LineStrong2 à l'aide d'un relais de sécurité,
appuyer sur le bouton de réarmement local. Le LineStrong2 d'un API de sécurité Pluto ou d'un système Vital ABB Jokab
comporte des fonctionnalités supplémentaires, comme un Safety approprié.
arrêt d'urgence "normal" agencé sur le côté de l'interrupteur
à câble ainsi que deux LED colorées servant d'indicateurs. Le Version antidéflagrante (X)
LineStrong2 est équipé d'un indicateur de tension du câble, Le LineStrong2 est également disponible dans des versions
facilitant ainsi l'installation et l'ajustement. comportant des blocs de contact antidéflagrants certifiés
(versions X). Le LineStrong2ZX comprend un corps en acier
Matériau inoxydable et peut être utilisé dans les environnements 1, 2,
Selon l'environnement d'utilisation de l'interrupteur, diffé- 21, 22 (gaz et poussière) de la zone européenne. Il est
rents matériaux peuvent être choisis pour le LineStrong2. La préassemblé avec un câble de 3 mètres.
version de base comprend un logement robuste jaune, coulé
sous pression, doté d'un indice de protection IP67. Destiné Normes et réglementations 09
aux applications difficiles (industries agroalimentaire et Le LineStrong2 est conçu et homologué conformément aux
chimique), le LineStrong2Z comprend un corps robuste normes appropriées en vigueur. Exemples de normes appro-
entièrement en acier inoxydable 316. Cette version inclut priées : IEC/EN 60947-5-1, IEC/EN 60947-5-5, EN 62061,
une protection de boîtier IP69K (maintenue par un disposi- UL 508, EN ISO 13850 et EN ISO 13849-1.
tif d'étanchéité pour couvercle à double joint et des joints)
