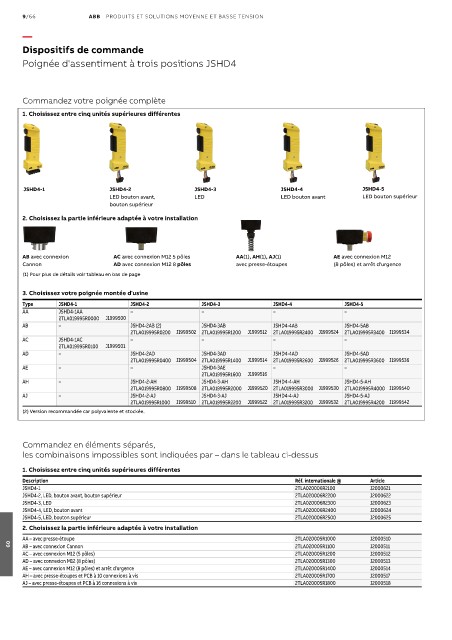

Page 1316 - Les indispensables 2021

9/66 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Dispositifs de commande

Poignée d'assentiment à trois positions JSHD4

Commandez votre poignée complète
1. Choisissez entre cinq unités supérieures différentes

JSHD4-1 JSHD4-2 JSHD4-3 JSHD4-4 JSHD4-5
LED bouton avant, LED LED bouton avant LED bouton supérieur
bouton supérieur
2. Choisissez la partie inférieure adaptée à votre installation

AB avec connexion AC avec connexion M12 5 pôles AA(1), AH(1), AJ(1) AE avec connexion M12
Cannon AD avec connexion M12 8 pôles avec presse-étoupes (8 pôles) et arrêt d'urgence
(1) Pour plus de détails voir tableau en bas de page

3. Choisissez votre poignée montée d'usine
Type JSHD4-1 JSHD4-2 JSHD4-3 JSHD4-4 JSHD4-5
AA JSHD4-1AA – – – –
2TLA019995R0000 J1999500
AB – JSHD4-2AB (2) JSHD4-3AB JSHD4-4AB JSHD4-5AB
2TLA019995R0200 J1999502 2TLA019995R1200 J1999512 2TLA019995R2400 J1999524 2TLA019995R3400 J1999534
AC JSHD4-1AC – – – –
2TLA019995R0100 J1999501
AD – JSHD4-2AD JSHD4-3AD JSHD4-4AD JSHD4-5AD
2TLA019995R0400 J1999504 2TLA019995R1400 J1999514 2TLA019995R2600 J1999526 2TLA019995R3600 J1999536
AE – – JSHD4-3AE – –
2TLA019995R1600 J1999516
AH – JSHD4-2-AH JSHD4-3-AH JSHD4-4-AH JSHD4-5-AH
2TLA019995R0800 J1999508 2TLA019995R2000 J1999520 2TLA019995R3000 J1999530 2TLA019995R4000 J1999540
AJ – JSHD4-2-AJ JSHD4-3-AJ JSHD4-4-AJ JSHD4-5-AJ
2TLA019995R1000 J1999510 2TLA019995R2200 J1999522 2TLA019995R3200 J1999532 2TLA019995R4200 J1999542
(2) Version recommandée car polyvalente et stockée.

Commandez en éléments séparés,
les combinaisons impossibles sont indiquées par – dans le tableau ci-dessus

1. Choisissez entre cinq unités supérieures différentes
Description Réf. internationale @ Article
JSHD4-1 2TLA020006R2100 J2000621
JSHD4-2, LED, bouton avant, bouton supérieur 2TLA020006R2200 J2000622
JSHD4-3, LED 2TLA020006R2300 J2000623
JSHD4-4, LED, bouton avant 2TLA020006R2400 J2000624
JSHD4-5, LED, bouton supérieur 2TLA020006R2500 J2000625
2. Choisissez la partie inférieure adaptée à votre installation
AA – avec presse-étoupe 2TLA020005R1000 J2000510
AB – avec connexion Cannon 2TLA020005R1100 J2000511
09
AC – avec connexion M12 (5 pôles) 2TLA020005R1200 J2000512
AD – avec connexion M12 (8 pôles) 2TLA020005R1300 J2000513
AE – avec connexion M12 (8 pôles) et arrêt d'urgence 2TLA020005R1400 J2000514
AH – avec presse-étoupes et PCB à 10 connexions à vis 2TLA020005R1700 J2000517
AJ – avec presse-étoupes et PCB à 16 connexions à vis 2TLA020005R1800 J2000518
