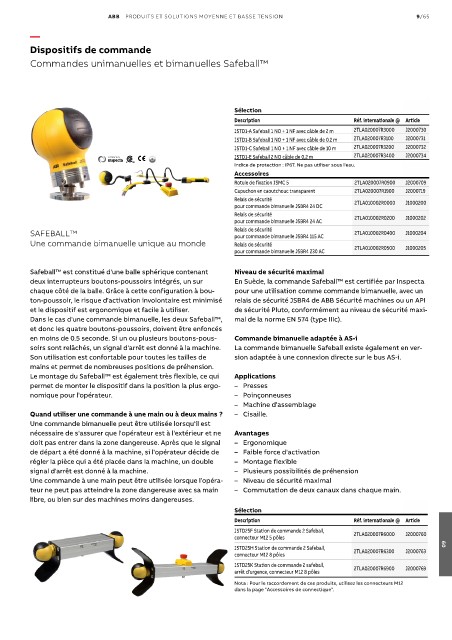

Page 1315 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 9/65

—
Dispositifs de commande

Commandes unimanuelles et bimanuelles Safeball™

Sélection
Description Réf. internationale @ Article
JSTD1-A Safeball 1 NO + 1 NF avec câble de 2 m 2TLA020007R3000 J2000730
JSTD1-B Safeball 1 NO + 1 NF avec câble de 0.2 m 2TLA020007R3100 J2000731
JSTD1-C Safeball 1 NO + 1 NF avec câble de 10 m 2TLA020007R3200 J2000732
JSTD1-E Safeball 2 NO câble de 0,2 m 2TLA020007R3400 J2000734
Indice de protection : IP67. Ne pas utiliser sous l'eau.
Accessoires
Rotule de fixation JSMC 5 2TLA020007R0900 J2000709
Capuchon en caoutchouc transparent 2TLA020007R1900 J2000719
Relais de sécurité 2TLA010002R0000 J1000200
pour commande bimanuelle JSBR4 24 DC
Relais de sécurité
pour commande bimanuelle JSBR4 24 AC 2TLA010002R0200 J1000202
Relais de sécurité
SAFEBALL™ pour commande bimanuelle JSBR4 115 AC 2TLA010002R0400 J1000204
Une commande bimanuelle unique au monde Relais de sécurité
pour commande bimanuelle JSBR4 230 AC 2TLA010002R0500 J1000205

Safeball™ est constitué d'une balle sphérique contenant Niveau de sécurité maximal
deux interrupteurs boutons-poussoirs intégrés, un sur En Suède, la commande Safeball™ est certifiée par Inspecta
chaque côté de la balle. Grâce à cette configuration à bou- pour une utilisation comme commande bimanuelle, avec un
ton-poussoir, le risque d'activation involontaire est minimisé relais de sécurité JSBR4 de ABB Sécurité machines ou un API
et le dispositif est ergonomique et facile à utiliser. de sécurité Pluto, conformément au niveau de sécurité maxi-
Dans le cas d'une commande bimanuelle, les deux Safeball™, mal de la norme EN 574 (type IIIc).
et donc les quatre boutons-poussoirs, doivent être enfoncés
en moins de 0.5 seconde. Si un ou plusieurs boutons-pous- Commande bimanuelle adaptée à AS-i
soirs sont relâchés, un signal d'arrêt est donné à la machine. La commande bimanuelle Safeball existe également en ver-
Son utilisation est confortable pour toutes les tailles de sion adaptée à une connexion directe sur le bus AS-i.
mains et permet de nombreuses positions de préhension.
Le montage du Safeball™ est également très flexible, ce qui Applications
permet de monter le dispositif dans la position la plus ergo- – Presses
nomique pour l'opérateur. – Poinçonneuses
– Machine d'assemblage
Quand utiliser une commande à une main ou à deux mains ? – Cisaille.
Une commande bimanuelle peut être utilisée lorsqu'il est
nécessaire de s'assurer que l'opérateur est à l'extérieur et ne Avantages
doit pas entrer dans la zone dangereuse. Après que le signal – Ergonomique
de départ a été donné à la machine, si l'opérateur décide de – Faible force d'activation
régler la pièce qui a été placée dans la machine, un double – Montage flexible
signal d'arrêt est donné à la machine. – Plusieurs possibilités de préhension
Une commande à une main peut être utilisée lorsque l'opéra- – Niveau de sécurité maximal
teur ne peut pas atteindre la zone dangereuse avec sa main – Commutation de deux canaux dans chaque main.
libre, ou bien sur des machines moins dangereuses.
Sélection
Description Réf. internationale @ Article
JSTD25F Station de commande 2 Safeball,
connecteur M12 5 pôles 2TLA020007R6000 J2000760
09
JSTD25H Station de commande 2 Safeball, 2TLA020007R6300 J2000763
connecteur M12 8 pôles
JSTD25K Station de commande 2 safeball,
arrêt d'urgence, connecteur M12 8 pôles 2TLA020007R6900 J2000769
Nota : Pour le raccordement de ces produits, utilisez les connecteurs M12
dans la page "Accessoires de connectique".
