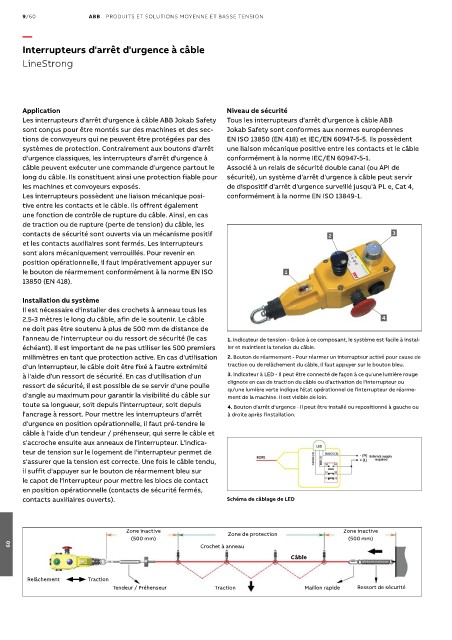

       Interrupteurs d'arrêt d'urgence à câble

       LineStrong






       Application                                           Niveau de sécurité
       Les interrupteurs d'arrêt d'urgence à câble ABB Jokab Safety   Tous les interrupteurs d'arrêt d'urgence à câble ABB
       sont conçus pour être montés sur des machines et des sec-  Jokab Safety sont conformes aux normes européennes
       tions de convoyeurs qui ne peuvent être protégées par des   EN ISO 13850 (EN 418) et IEC/EN 60947-5-5. Ils possèdent
       systèmes de protection. Contrairement aux boutons d'arrêt   une liaison mécanique positive entre les contacts et le câble
       d'urgence classiques, les interrupteurs d'arrêt d'urgence à   conformément à la norme IEC/EN 60947-5-1.
       câble peuvent exécuter une commande d'urgence partout le   Associé à un relais de sécurité double canal (ou API de
       long du câble. Ils constituent ainsi une protection fiable pour   sécurité), un système d'arrêt d'urgence à câble peut servir
       les machines et convoyeurs exposés.                   de dispositif d'arrêt d'urgence surveillé jusqu'à PL e, Cat 4,
       Les interrupteurs possèdent une liaison mécanique posi-  conformément à la norme EN ISO 13849-1.
       tive entre les contacts et le câble. Ils offrent également
       une fonction de contrôle de rupture du câble. Ainsi, en cas
       de traction ou de rupture (perte de tension) du câble, les
       contacts de sécurité sont ouverts via un mécanisme positif                       2               3
       et les contacts auxiliaires sont fermés. Les interrupteurs
       sont alors mécaniquement verrouillés. Pour revenir en
       position opérationnelle, il faut impérativement appuyer sur
       le bouton de réarmement conformément à la norme EN ISO               1
       13850 (EN 418).

       Installation du système
       Il est nécessaire d'installer des crochets à anneau tous les
       2.5-3 mètres le long du câble, afin de le soutenir. Le câble                                   4
       ne doit pas être soutenu à plus de 500 mm de distance de
       l'anneau de l'interrupteur ou du ressort de sécurité (le cas   1. Indicateur de tension - Grâce à ce composant, le système est facile à instal-
       échéant). Il est important de ne pas utiliser les 500 premiers   ler et maintient la tension du câble.
       millimètres en tant que protection active. En cas d'utilisation   2. Bouton de réarmement - Pour réarmer un interrupteur activé pour cause de
       d'un interrupteur, le câble doit être fixé à l'autre extrémité   traction ou de relâchement du câble, il faut appuyer sur le bouton bleu.
       à l'aide d'un ressort de sécurité. En cas d'utilisation d'un   3. Indicateur à LED - Il peut être connecté de façon à ce qu'une lumière rouge
       ressort de sécurité, il est possible de se servir d'une poulie   clignote en cas de traction du câble ou d'activation de l'interrupteur ou
                                                             qu'une lumière verte indique l'état opérationnel de l'interrupteur de réarme-
       d'angle au maximum pour garantir la visibilité du câble sur   ment de la machine. Il est visible de loin.
       toute sa longueur, soit depuis l'interrupteur, soit depuis   4. Bouton d'arrêt d'urgence - Il peut être installé ou repositionné à gauche ou
       l'ancrage à ressort. Pour mettre les interrupteurs d'arrêt   à droite après l'installation.
       d'urgence en position opérationnelle, il faut pré-tendre le
       câble à l'aide d'un tendeur / préhenseur, qui serre le câble et
       s'accroche ensuite aux anneaux de l'interrupteur. L'indica-
       teur de tension sur le logement de l'interrupteur permet de
       s'assurer que la tension est correcte. Une fois le câble tendu,
       il suffit d'appuyer sur le bouton de réarmement bleu sur
       le capot de l'interrupteur pour mettre les blocs de contact
       en position opérationnelle (contacts de sécurité fermés,
       contacts auxiliaires ouverts).                        Schéma de câblage de LED




                                  Zone inactive              Zone de protection            Zone inactive
                                    (500 mm)                                                 (500 mm)
                                                      Crochet à anneau
   09
                                                                              Câble


        Relâchement     Traction
                               Tendeur / Préhenseur       Traction               Maillon rapide  Ressort de sécurité
