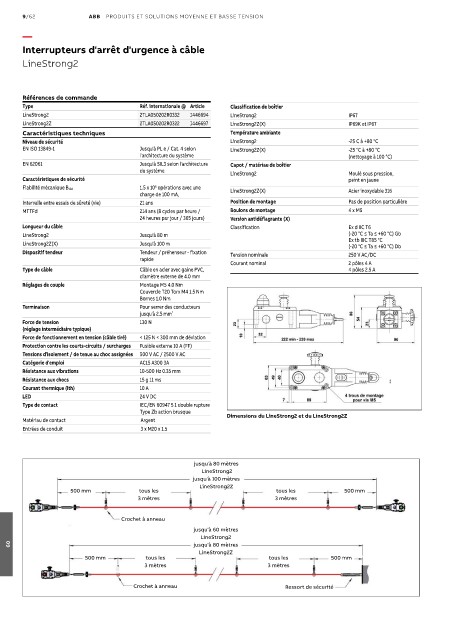

9/62 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Interrupteurs d'arrêt d'urgence à câble

LineStrong2

Références de commande
Type Réf. internationale @ Article Classification de boîtier
LineStrong2 2TLA050202R0332 J446694 LineStrong2 IP67
LineStrong2Z 2TLA050202R0322 J446697 LineStrong2Z(X) IP69K et IP67
Caractéristiques techniques Température ambiante
Niveau de sécurité LineStrong2 -25 C à +80 °C
EN ISO 13849-1 Jusqu'à PL e / Cat. 4 selon LineStrong2Z(X) -25 °C à +80 °C
l'architecture du système (nettoyage à 100 °C)
EN 62061 Jusqu'à SIL3 selon l'architecture Capot / matériau de boîtier
du système LineStrong2 Moulé sous pression,
Caractéristiques de sécurité peint en jaune
1.5 x 10 opérations avec une
6
Fiabilité mécanique B 10d LineStrong2Z(X) Acier inoxydable 316
charge de 100 mA,
Intervalle entre essais de sûreté (vie) 21 ans Position de montage Pas de position particulière
MTTFd 214 ans (8 cycles par heure / Boulons de montage 4 x M5
24 heures par jour / 365 jours) Version antidéflagrante (X)
Longueur du câble Classification Ex d IIC T6
LineStrong2 Jusqu'à 80 m (-20 °C ≤ Ta ≤ +60 °C) Gb
LineStrong2Z(X) Jusqu'à 100 m Ex tb IIIC T85 °C
(-20 °C ≤ Ta ≤ +60 °C) Db
Dispositif tendeur Tendeur / préhenseur - fixation Tension nominale 250 V AC/DC
rapide
Courant nominal 2 pôles 4 A
Type de câble Câble en acier avec gaine PVC, 4 pôles 2.5 A
diamètre externe de 4.0 mm
Réglages de couple Montage M5 4.0 Nm
Couvercle T20 Torx M4 1.5 Nm
Bornes 1.0 Nm
Terminaison Pour serrer des conducteurs
jusqu'à 2.5 mm ²
Force de tension 130 N
(réglage intermédiaire typique)
Force de fonctionnement en tension (câble tiré) < 125 N < 300 mm de déviation
Protection contre les courts-circuits / surcharges Fusible externe 10 A (FF)
Tensions d'isolement / de tenue au choc assignées 500 V AC / 2500 V AC
Catégorie d'emploi AC15 A300 3A
Résistance aux vibrations 10-500 Hz 0.35 mm
Résistance aux chocs 15 g 11 ms
Courant thermique (lth) 10 A
LED 24 V DC
Type de contact IEC/EN 60947 5 1 double rupture
Type Zb action brusque Dimensions du LineStrong2 et du LineStrong2Z
Matériau de contact Argent
Entrées de conduit 3 x M20 x 1.5

jusqu'à 80 mètres
LineStrong2
jusqu'à 100 mètres
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres

Crochet à anneau
jusqu'à 60 mètres
LineStrong2
jusqu'à 80 mètres
09
LineStrong2Z
500 mm tous les tous les 500 mm
3 mètres 3 mètres

Crochet à anneau Ressort de sécurité
