10/74 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

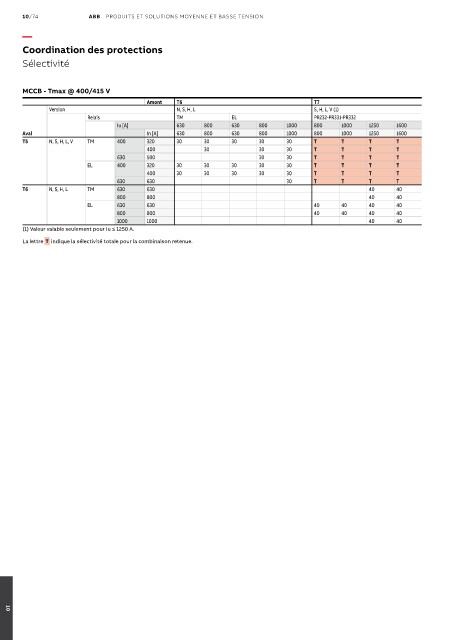

Coordination des protections

Sélectivité

MCCB - Tmax @ 400/415 V
Amont T6 T7
Version N, S, H, L S, H, L, V (1)
Relais TM EL PR232-PR331-PR332
Iu [A] 630 800 630 800 1000 800 1000 1250 1600
Aval In [A] 630 800 630 800 1000 800 1000 1250 1600
T5 N, S, H, L, V TM 400 320 30 30 30 30 30 T T T T
400 30 30 30 T T T T
630 500 30 30 T T T T
EL 400 320 30 30 30 30 30 T T T T
400 30 30 30 30 30 T T T T
630 630 30 T T T T
T6 N, S, H, L TM 630 630 40 40
800 800 40 40
EL 630 630 40 40 40 40
800 800 40 40 40 40
1000 1000 40 40
(1) Valeur valable seulement pour Iu ≤ 1250 A.
La lettre T indique la sélectivité totale pour la combinaison retenue.
