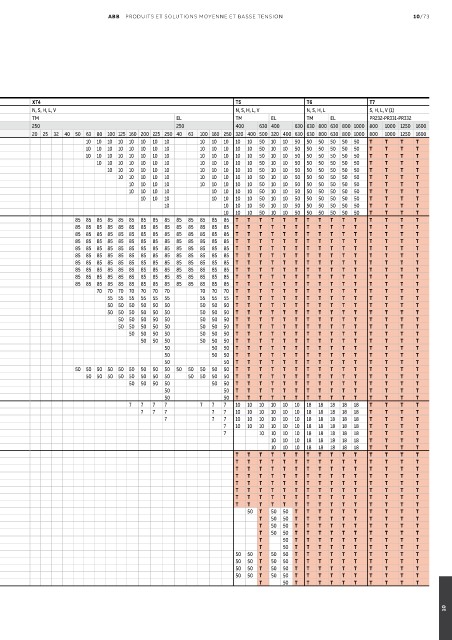

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/73

Amont XT1 XT2 XT3 XT4 T5 T6 T7
Version B, C, N, S, H N, S, H, L, V N, S N, S, H, L, V N, S, H, L, V N, S, H, L S, H, L, V (1)
Relais TM TM EL TM TM EL TM EL TM EL PR232-PR331-PR332
Iu[A] 160 160 160 250 250 250 400 630 400 630 630 800 630 800 1000 800 1000 1250 1600
Aval In [A] 160 160 25 63 100 160 160 200 250 20 25 32 40 50 63 80 100 125 160 200 225 250 40 63 100 160 250 320 400 500 320 400 630 630 800 630 800 1000 800 1000 1250 1600
XT1 B, C, N, S, H TM 160 16 3 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
20 3 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
25 3 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
32 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
40 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
50 3 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
63 3 3 3 3 4 5 10 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
80 3 4 5 10 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
100 5 10 10 10 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
125 10 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
160 10 10 10 50 10 10 50 50 50 50 50 50 T T T T
XT2 N, S, H, L, V TM 160 1.6 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
2 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
2.5 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
3.2 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
4 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
5 T T T T T T T T T 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
6.3 10 10 10 10 10 10 10 15 40 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
8 10 10 10 10 10 10 10 15 40 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
10 10 10 10 10 10 10 10 15 40 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
12.5 3 3 3 3 3 3 4 5 85 85 85 85 85 85 85 85 85 85 85 85 85 85 T T T T T T T T T T T T T T T
16 3 3 3 3 3 3 4 5 70 70 70 70 70 70 70 70 70 70 T T T T T T T T T T T T T T T
20 3 3 3 3 3 3 4 5 55 55 55 55 55 55 55 55 55 T T T T T T T T T T T T T T T
25 3 3 3 3 3 3 4 5 50 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
32 3 3 3 3 3 4 5 50 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
40 3 3 3 3 3 4 5 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
50 3 3 3 3 3 4 5 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
63 3 3 3 3 4 5 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
80 3 4 5 50 50 50 50 50 50 T T T T T T T T T T T T T T T
100 4 5 50 50 50 T T T T T T T T T T T T T T T
125 50 50 50 T T T T T T T T T T T T T T T
160 50 50 T T T T T T T T T T T T T T T
EL 160 10 3 4 50 50 50 50 50 50 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
25 3 4 50 50 50 50 50 50 50 50 50 50 50 50 T T T T T T T T T T T T T T T
63 3 4 50 50 50 50 50 50 T T T T T T T T T T T T T T T
100 3 4 50 50 T T T T T T T T T T T T T T T
160 3 4 50 50 T T T T T T T T T T T T T T T
XT3 N, S TM 250 63 3 4 5 7 7 7 7 7 7 7 10 10 10 10 10 10 18 18 18 18 18 T T T T
80 4 5 7 7 7 7 7 10 10 10 10 10 10 18 18 18 18 18 T T T T
100 5 7 7 7 10 10 10 10 10 10 18 18 18 18 18 T T T T
125 7 10 10 10 10 10 10 18 18 18 18 18 T T T T
160 7 10 10 10 10 18 18 18 18 18 T T T T
200 10 10 10 18 18 18 18 18 T T T T
250 10 10 10 18 18 18 18 18 T T T T
XT4 N, S, H, L, V TM 250 16 T T T T T T T T T T T T T T T
20 T T T T T T T T T T T T T T T
25 T T T T T T T T T T T T T T T
32 T T T T T T T T T T T T T T T
40 T T T T T T T T T T T T T T T
50 T T T T T T T T T T T T T T T
63 T T T T T T T T T T T T T T T
80 T T T T T T T T T T T T T T T
100 50 T 50 50 T T T T T T T T T T
125 T 50 50 T T T T T T T T T T
160 T 50 50 T T T T T T T T T T
200 T 50 50 T T T T T T T T T T
225 T 50 T T T T T T T T T T
250 T 50 T T T T T T T T T T
EL 250 40 50 50 T 50 50 T T T T T T T T T T
63 50 50 T 50 50 T T T T T T T T T T
100 50 50 T 50 50 T T T T T T T T T T
160 50 50 T 50 50 T T T T T T T T T T
250 T 50 T T T T T T T T T T
(1) Valeur valable seulement pour Iu ≤ 1250 A.
La lettre T indique la sélectivité totale pour la combinaison retenue.
