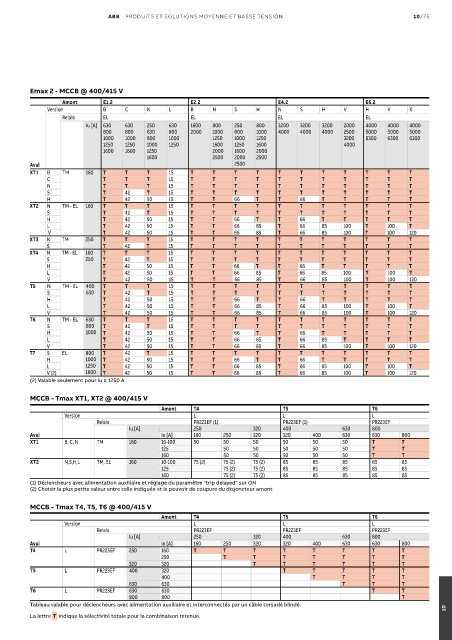

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 10/75

Emax 2 - MCCB @ 400/415 V
Amont E1.2 E2.2 E4.2 E6.2
Version B C N L B N S H N S H V H V X
Relais EL EL EL EL
Iu [A] 630 630 250 630 1600 800 250 800 3200 3200 3200 2000 4000 4000 4000
800 800 630 800 2000 1000 800 1000 4000 4000 4000 2500 5000 5000 5000
1000 1000 800 1000 1250 1000 1250 3200 6300 6300 6300
1250 1250 1000 1250 1600 1250 1600 4000
1600 1600 1250 2000 1600 2000
1600 2500 2000 2500
Aval 2500
XT1 B TM 160 T T T 15 T T T T T T T T T T T
C T T T 15 T T T T T T T T T T T
N T T T 15 T T T T T T T T T T T
S T 42 T 15 T T T T T T T T T T T
H T 42 50 15 T T 66 T T 66 T T T T T
XT2 N TM - EL 160 T T T 15 T T T T T T T T T T T
S T 42 T 15 T T T T T T T T T T T
H T 42 50 15 T T 66 T T 66 T T T T T
L T 42 50 15 T T 66 85 T 66 85 100 T 100 T
V T 42 50 15 T T 66 85 T 66 85 100 T 100 120
XT3 N TM 250 T T T 15 T T T T T T T T T T T
S T 42 T 15 T T T T T T T T T T T
XT4 N TM - EL 160 T T T 15 T T T T T T T T T T T
S 250 T 42 T 15 T T T T T T T T T T T
H T 42 50 15 T T 66 T T 66 T T T T T
L T 42 50 15 T T 66 85 T 66 85 100 T 100 T
V T 42 50 15 T T 66 85 T 66 85 100 T 100 120
T5 N TM - EL 400 T T T 15 T T T T T T T T T T T
S 630 T 42 T 15 T T T T T T T T T T T
H T 42 50 15 T T 66 T T 66 T T T T T
L T 42 50 15 T T 66 85 T 66 85 100 T 100 T
V T 42 50 15 T T 66 85 T 66 85 100 T 100 120
T6 N TM - EL 630 T T T 15 T T T T T T T T T T T
S 800 T 42 T 15 T T T T T T T T T T T
H 1000 T 42 50 15 T T 66 T T 66 T T T T T
L T 42 50 15 T T 66 85 T 66 85 T T T T
V T 42 50 15 T T 66 85 T 66 85 100 T 100 120
T7 S EL 800 T 42 T 15 T T T T T T T T T T T
H 1000 T 42 50 15 T T 66 T T 66 T T T T T
L 1250 T 42 50 15 T T 66 85 T 66 85 100 T 100 T
V (2) 1600 T 42 50 15 T T 66 85 T 66 85 100 T 100 120
(2) Valable seulement pour Iu ≤ 1250 A

MCCB - Tmax XT1, XT2 @ 400/415 V
Amont T4 T5 T6
Version L L L
Relais PR223EF (1) PR223EF (1) PR223EF
Iu [A] 250 320 400 630 800
Aval In [A] 160 250 320 320 400 630 630 800
XT1 B, C, N TM 160 16-100 50 50 50 50 50 50 T T
125 50 50 50 50 50 T T
160 50 50 50 50 50 T T
XT2 N,S,H,L TM, EL 160 10-100 75 (2) 75 (2) 75 (2) 85 85 85 85 85
125 75 (2) 75 (2) 85 85 85 85 85
160 75 (2) 75 (2) 85 85 85 85 85
(1) Déclencheurs avec alimentation auxiliaire et réglage du paramètre "trip delayed" sur ON
(2) Choisir la plus petite valeur entre celle indiquée et le pouvoir de coupure du disjoncteur amont

MCCB - Tmax T4, T5, T6 @ 400/415 V
Amont T4 T5 T6
Version L L L
Relais PR223EF PR223EF PR223EF
Iu [A] 250 320 400 630 800
Aval In [A] 160 250 320 320 400 630 630 800
T4 L PR223EF 250 160 T T T T T T T T
250 T T T T T T T
320 320 T T T T T T
T5 L PR223EF 400 320 T T T T T
400 T T T T
630 630 T T T
T6 L PR223EF 630 630 T T
800 800 T
Tableau valable pour déclencheurs avec alimentation auxiliaire et interconnectés par un câble torsadé blindé.
10
La lettre T indique la sélectivité totale pour la combinaison retenue.
