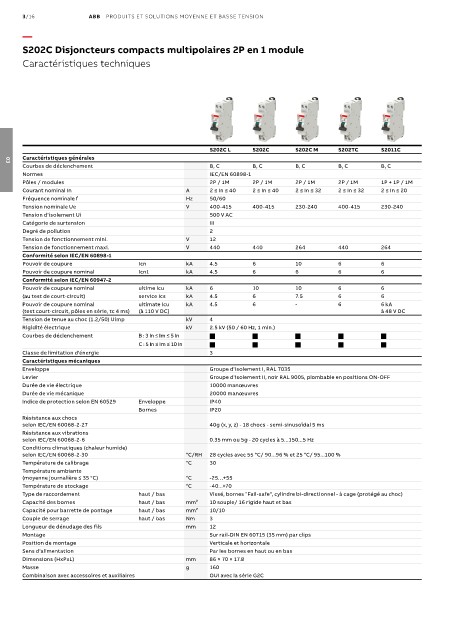

Page 214 - Les indispensables 2021

3/16 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
S202C Disjoncteurs compacts multipolaires 2P en 1 module

Caractéristiques techniques

S202C L S202C S202C M S202TC S2011C
Caractéristiques générales
Courbes de déclenchement B, C B, C B, C B, C B, C
03
Normes IEC/EN 60898-1
Pôles / modules 2P / 1M 2P / 1M 2P / 1M 2P / 1M 1P + 1P / 1M
Courant nominal In A 2 ≤ In ≤ 40 2 ≤ In ≤ 40 2 ≤ In ≤ 32 2 ≤ In ≤ 32 2 ≤ In ≤ 20
Fréquence nominale f Hz 50/60
Tension nominale Ue V 400-415 400-415 230-240 400-415 230-240
Tension d'isolement Ui 500 V AC
Catégorie de surtension III
Degré de pollution 2
Tension de fonctionnement mini. V 12
Tension de fonctionnement maxi. V 440 440 264 440 264
Conformité selon IEC/EN 60898-1
Pouvoir de coupure Icn kA 4.5 6 10 6 6
Pouvoir de coupure nominal Icn1 kA 4.5 6 6 6 6
Conformité selon IEC/EN 60947-2
Pouvoir de coupure nominal ultime Icu kA 6 10 10 6 6
(au test de court-circuit) service Ics kA 4.5 6 7.5 6 6
Pouvoir de coupure nominal ultimate Icu kA 4.5 6 - 6 6 kA
(test court-circuit, pôles en série, tc 4 ms) (à 110 V DC) à 48 V DC
Tension de tenue au choc (1.2/50) Uimp kV 4
Rigidité électrique kV 2.5 kV (50 / 60 Hz, 1 min.)
Courbes de déclenchement B : 3 In ≤ Im ≤ 5 In g g g g g
C : 5 In ≤ Im ≤ 10 In g g g g g
Classe de limitation d'énergie 3
Caractéristiques mécaniques
Enveloppe Groupe d'isolement I, RAL 7035
Levier Groupe d'isolement II, noir RAL 9005, plombable en positions ON-OFF
Durée de vie électrique 10000 manœuvres
Durée de vie mécanique 20000 manœuvres
Indice de protection selon EN 60529 Enveloppe IP40
Bornes IP20
Résistance aux chocs
selon IEC/EN 60068-2-27 40g (x, y, z) - 18 chocs - semi-sinusoïdal 5 ms
Résistance aux vibrations
selon IEC/EN 60068-2-6 0.35 mm ou 5g - 20 cycles à 5...150...5 Hz
Conditions climatiques (chaleur humide)
selon IEC/EN 60068-2-30 °C/RH 28 cycles avec 55 °C/ 90...96 % et 25 °C/ 95...100 %
Température de calibrage °C 30
Température ambiante
(moyenne journalière ≤ 35 °C) °C -25…+55
Température de stockage °C -40...+70
Type de raccordement haut / bas Vissé, bornes "Fail-safe", cylindre bi-directionnel - à cage (protégé au choc)
Capacité des bornes haut / bas mm² 10 souple/ 16 rigide haut et bas
Capacité pour barrette de pontage haut / bas mm² 10/10
Couple de serrage haut / bas Nm 3
Longueur de dénudage des fils mm 12
Montage Sur rail-DIN EN 60715 (35 mm) par clips
Position de montage Verticale et horizontale
Sens d'alimentation Par les bornes en haut ou en bas
Dimensions (HxPxL) mm 86 × 70 × 17.8
Masse g 160
Combinaison avec accessoires et auxiliaires OUI avec la série G2C
