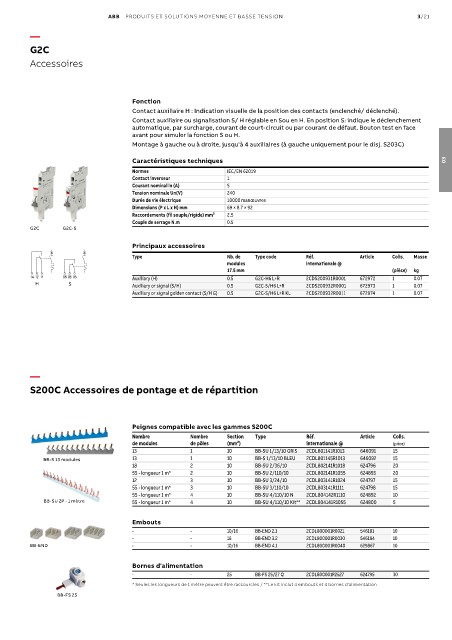

Page 219 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/21

—
G2C

Accessoires

Fonction
Contact auxiliaire H : Indication visuelle de la position des contacts (enclenché/ déclenché).
Contact auxiliaire ou signalisation S/ H réglable en Sou en H. En position S: indique le déclenchement
automatique, par surcharge, courant de court-circuit ou par courant de défaut. Bouton test en face
avant pour simuler la fonction S ou H.
Montage à gauche ou à droite, jusqu'à 4 auxiliaires (à gauche uniquement pour le disj. S203C)

Caractéristiques techniques 03
Normes IEC/EN 62019
Contact inverseur 1
Courant nominal ln (A) 5
Tension nominale Un(V) 240
Durée de vie électrique 10000 manœuvres
Dimensions (P x L x H) mm 69 × 8.7 × 92
Raccordements (fil souple/rigide) mm² 2.5
Couple de serrage N.m 0.5
G2C G2C-S

Principaux accessoires
Type Nb. de Type code Réf. Article Colis. Masse
modules internationale @
17.5 mm (pièce) kg
Auxiliary (H) 0.5 G2C-H6 L+R 2CDS200931R0001 672972 1 0.07
Auxiliary or signal (S/H) 0.5 G2C-S/H6 L+R 2CDS200932R0001 672973 1 0.07
Auxiliary or signal golden contact (S/H G) 0.5 G2C-S/H6 L+R KL 2CDS200932R0011 672974 1 0.07

—
S200C Accessoires de pontage et de répartition

Peignes compatible avec les gammes S200C
Nombre Nombre Section Type Réf. Article Colis.
de modules de pôles (mm²) internationale @ (pièce)
13 1 10 BB-SU 1/13/10 GRIS 2CDL801141R1013 646091 15
BB-S 13 modules 13 1 10 BB-S 1/13/10 BLEU 2CDL801145R1013 646092 15
18 2 10 BB-SU 2/36/10 2CDL802141R1018 624796 20
55 - longueur 1 m* 2 10 BB-SU 2/110/10 2CDL802141R1055 624893 20
12 3 10 BB-SU 3/24/10 2CDL803141R1024 624797 15
55 - longueur 1 m* 3 10 BB-SU 3/110/10 2CDL803141R1111 624798 15
55 - longueur 1 m* 4 10 BB-SU 4/110/10 N 2CDL804142R1110 624892 10
BB-SU 2P - 1 mètre 55 - longueur 1 m* 4 10 BB-SU 4/110/10 Kit** 2CDL804141R1055 624800 5

Embouts
- - 10/16 BB-END 2.1 2CDL800001R0021 546181 10
- - 16 BB-END 3.2 2CDL800001R0030 546184 10
BB-END - - 10/16 BB-END 4.1 2CDL800001R0040 629867 10

Bornes d'alimentation
- - 25 BB-FS 25/27 Q 2CDL800001R2527 624795 30
* Seules les longueurs de 1 mètre peuvent être raccourcies / **Le kit inclut 4 embouts et 4 bornes d'alimentation
BB-FS 25
