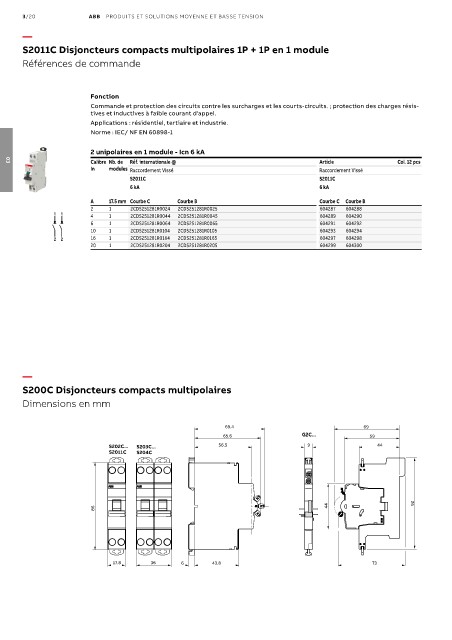

Page 218 - Les indispensables 2021

3/20 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
S2011C Disjoncteurs compacts multipolaires 1P + 1P en 1 module

Références de commande

Fonction
Commande et protection des circuits contre les surcharges et les courts-circuits. ; protection des charges résis-
tives et inductives à faible courant d'appel.
Applications : résidentiel, tertiaire et industrie.
Norme : IEC/ NF EN 60898-1

2 unipolaires en 1 module - Icn 6 kA
Calibre Nb. de Réf. internationale @ Article Col. 12 pcs
03
In modules Raccordement Vissé Raccordement Vissé
S2011C S2011C
6 kA 6 kA
A 17.5 mm Courbe C Courbe B Courbe C Courbe B
2 1 2CDS251281R0024 2CDS251281R0025 604287 604288
4 1 2CDS251281R0044 2CDS251281R0045 604289 604290
6 1 2CDS251281R0064 2CDS251281R0065 604291 604292
10 1 2CDS251281R0104 2CDS251281R0105 604293 604294
16 1 2CDS251281R0164 2CDS251281R0165 604297 604298
20 1 2CDS251281R0204 2CDS251281R0205 604299 604300

—
S200C Disjoncteurs compacts multipolaires
Dimensions en mm

69.4 69
65.6 G2C... 59
S202C... S203C... 56.5 9 44
S2011C S204C

86 44 92

17.8 36 6 43.8 73
