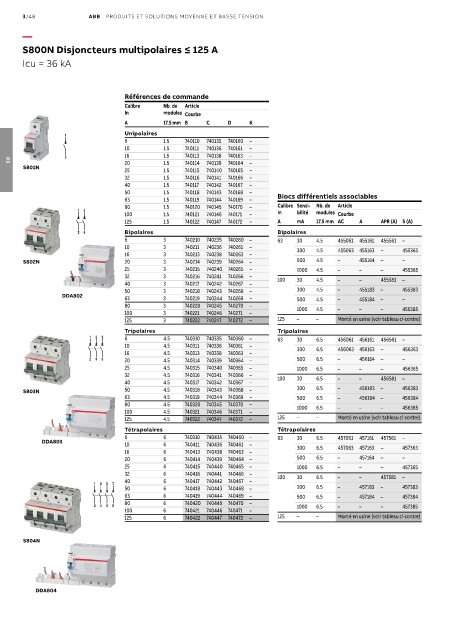

Page 246 - Les indispensables 2021

3/48 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
S800N Disjoncteurs multipolaires ≤ 125 A

Icu = 36 kA

Références de commande
Calibre Nb. de Article
In modules Courbe
A 17.5 mm B C D K
Unipolaires
6 1.5 740110 740135 740160 –
10 1.5 740111 740136 740161 –
16 1.5 740113 740138 740163 –
20 1.5 740114 740139 740164 –
03
S801N
25 1.5 740115 740140 740165 –
32 1.5 740116 740141 740166 –
40 1.5 740117 740142 740167 –
50 1.5 740118 740143 740168 – Blocs différentiels associables
63 1.5 740119 740144 740169 –
80 1.5 740120 740145 740170 – Calibre Sensi- Nb. de Article
100 1.5 740121 740146 740171 – In bilité modules Courbe
125 1.5 740122 740147 740172 – A mA 17.5 mm AC A APR (A) S (A)
Bipolaires Bipolaires
6 3 740210 740235 740260 – 63 30 4.5 455061 455161 455561 –
10 3 740211 740236 740261 – 300 4.5 455063 455163 – 455363
16 3 740213 740238 740263 –
S802N 20 3 740214 740239 740264 – 500 4.5 – 455164 – –
25 3 740215 740240 740265 – 1000 4.5 – – – 455365
32 3 740216 740241 740266 – 100 30 4.5 – – 455581 –
40 3 740217 740242 740267 –
50 3 740218 740243 740268 – 300 4.5 – 455183 – 455383
DDA802
63 3 740219 740244 740269 – 500 4.5 – 455184 – –
80 3 740220 740245 740270 – 1000 4.5 – – – 455385
100 3 740221 740246 740271 –
125 3 740222 740247 740272 – 125 – – Monté en usine (voir tableau ci-contre)
Tripolaires Tripolaires
6 4.5 740310 740335 740360 – 63 30 6.5 456061 456161 456561 –
10 4.5 740311 740336 740361 – 300 6.5 456063 456163 – 456363
16 4.5 740313 740338 740363 –
20 4.5 740314 740339 740364 – 500 6.5 – 456164 – –
25 4.5 740315 740340 740365 – 1000 6.5 – – – 456365
32 4.5 740316 740341 740366 – 100 30 6.5 – – 456581 –
40 4.5 740317 740342 740367 –
S803N 50 4.5 740318 740343 740368 – 300 6.5 – 456183 – 456383
63 4.5 740319 740344 740369 – 500 6.5 – 456184 – 456384
80 4.5 740320 740345 740370 – 1000 6.5 – – – 456385
100 4.5 740321 740346 740371 –
125 4.5 740322 740347 740372 – 125 – – Monté en usine (voir tableau ci-contre)
Tétrapolaires Tétrapolaires
6 6 740310 740435 740460 – 63 30 6.5 457061 457161 457561 –
DDA803
10 6 740411 740436 740461 – 300 6.5 457063 457163 – 457363
16 6 740413 740438 740463 –
20 6 740414 740439 740464 – 500 6.5 – 457164 – –
25 6 740415 740440 740465 – 1000 6.5 – – – 457365
32 6 740416 740441 740466 – 100 30 6.5 – – 457581 –
40 6 740417 740442 740467 –
50 6 740418 740443 740468 – 300 6.5 – 457183 – 457383
63 6 740419 740444 740469 – 500 6.5 – 457184 – 457384
80 6 740420 740445 740470 – 1000 6.5 – – – 457385
100 6 740421 740446 740471 –
125 6 740422 740447 740472 – 125 – – Monté en usine (voir tableau ci-contre)

S804N

DDA804
