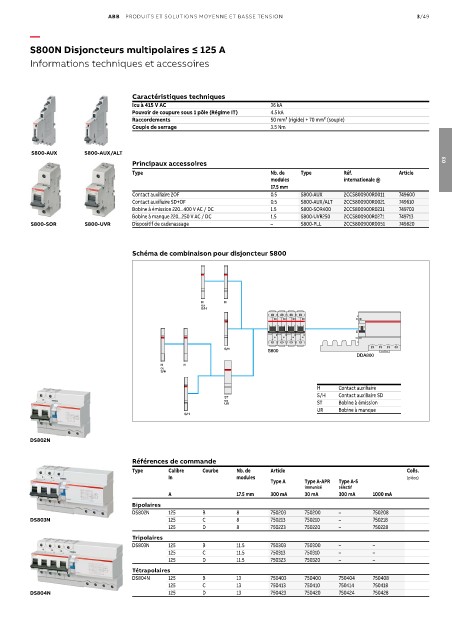

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/49

—
S800N Disjoncteurs multipolaires ≤ 125 A

Informations techniques et accessoires

Caractéristiques techniques
Icu à 415 V AC 36 kA
Pouvoir de coupure sous 1 pôle (Régime IT) 4.5 kA
Raccordements 50 mm² (rigide) + 70 mm² (souple)
Couple de serrage 3.5 Nm

S800-AUX S800-AUX/ALT
Principaux accessoires 03
Type Nb. de Type Réf. Article
modules internationale @
17.5 mm
Contact auxiliaire 2OF 0.5 S800-AUX 2CCS800900R0011 749600
Contact auxiliaire SD+OF 0.5 S800-AUX/ALT 2CCS800900R0021 749610
Bobine à émission 220...400 V AC / DC 1.5 S800-SOR400 2CCS800900R0231 749703
Bobine à manque 220...250 V AC / DC 1.5 S800-UVR250 2CCS800900R0271 749713
S800-SOR S800-UVR Dispositif de cadenassage – S800-PLL 2CCS800900R0051 749820

Schéma de combinaison pour disjoncteur S800

H H
ou
S/H

S/H
S800
DDA800
H H
ou
S/H
H Contact auxiliaire
S/H Contact auxiliaire SD
ST
ou
UR ST Bobine à émission
UR Bobine à manque
S/H

DS802N

Références de commande
Type Calibre Courbe Nb. de Article Colis.
In modules (pièce)
Type A Type A-APR Type A-S
immunisé sélectif
A 17.5 mm 300 mA 30 mA 300 mA 1000 mA
Bipolaires
DS802N 125 B 8 750203 750200 – 750208
DS803N 125 C 8 750213 750210 – 750218
125 D 8 750223 750220 – 750228
Tripolaires
DS803N 125 B 11.5 750303 750300 – –
125 C 11.5 750313 750310 – –
125 D 11.5 750323 750320 – –
Tétrapolaires
DS804N 125 B 13 750403 750400 750404 750408
125 C 13 750413 750410 750414 750418
DS804N 125 D 13 750423 750420 750424 750428
