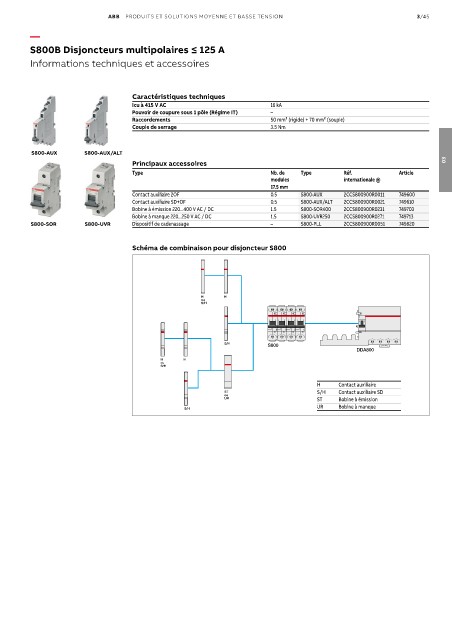

Page 243 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/45

—
S800B Disjoncteurs multipolaires ≤ 125 A

Informations techniques et accessoires

Caractéristiques techniques
Icu à 415 V AC 16 kA
Pouvoir de coupure sous 1 pôle (Régime IT) –
Raccordements 50 mm² (rigide) + 70 mm² (souple)
Couple de serrage 3.5 Nm

S800-AUX S800-AUX/ALT
Principaux accessoires 03
Type Nb. de Type Réf. Article
modules internationale @
17.5 mm
Contact auxiliaire 2OF 0.5 S800-AUX 2CCS800900R0011 749600
Contact auxiliaire SD+OF 0.5 S800-AUX/ALT 2CCS800900R0021 749610
Bobine à émission 220...400 V AC / DC 1.5 S800-SOR400 2CCS800900R0231 749703
Bobine à manque 220...250 V AC / DC 1.5 S800-UVR250 2CCS800900R0271 749713
S800-SOR S800-UVR Dispositif de cadenassage – S800-PLL 2CCS800900R0051 749820

Schéma de combinaison pour disjoncteur S800

H H
ou
S/H

S/H S800
DDA800
H H
ou
S/H
H Contact auxiliaire
ST S/H Contact auxiliaire SD
ou
UR ST Bobine à émission
UR Bobine à manque
S/H
