3/42 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

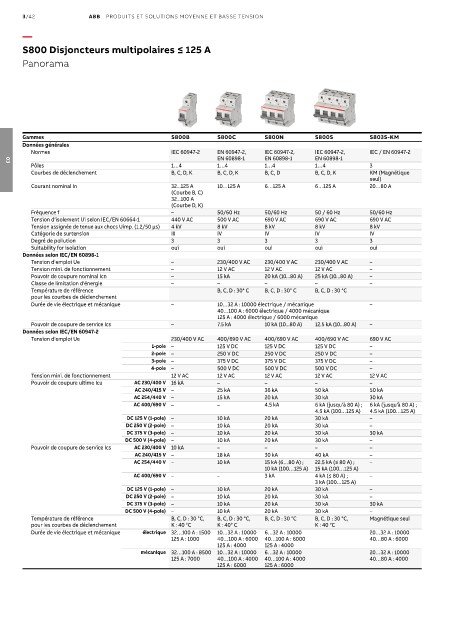

S800 Disjoncteurs multipolaires ≤ 125 A

Panorama

Gammes S800B S800C S800N S800S S803S-KM
Données générales
Normes IEC 60947-2 EN 60947-2, IEC 60947-2, IEC 60947-2, IEC / EN 60947-2
EN 60898-1 EN 60898-1 EN 60898-1
Pôles 1…4 1…4 1…4 1…4 3
03
Courbes de déclenchement B, C, D, K B, C, D, K B, C, D B, C, D, K KM (Magnétique
seul)
Courant nominal In 32...125 A 10…125 A 6…125 A 6…125 A 20…80 A
(Courbe B, C)
32...100 A
(Courbe D, K)
Fréquence f – 50/60 Hz 50/60 Hz 50 / 60 Hz 50/60 Hz
Tension d'isolement Ui selon IEC/EN 60664-1 440 V AC 500 V AC 690 V AC 690 V AC 690 V AC
Tension assignée de tenue aux chocs Uimp. (1.2/50 µs) 4 kV 8 kV 8 kV 8 kV 8 kV
Catégorie de surtension III IV IV IV IV
Degré de pollution 3 3 3 3 3
Suitability for isolation oui oui oui oui oui
Données selon IEC/EN 60898-1
Tension d'emploi Ue – 230/400 V AC 230/400 V AC 230/400 V AC –
Tension mini. de fonctionnement – 12 V AC 12 V AC 12 V AC –
Pouvoir de coupure nominal Icn – 15 kA 20 kA (10...80 A) 25 kA (10...80 A) –
Classe de limitation d'énergie – – – – –
Température de référence B, C, D : 30° C B, C, D : 30° C B, C, D : 30 °C
pour les courbes de déclenchement
Durée de vie électrique et mécanique – 10…32 A : 10000 électrique / mécanique –
40…100 A : 6000 électrique / 4000 mécanique
125 A : 4000 électrique / 6000 mécanique
Pouvoir de coupure de service Ics – 7.5 kA 10 kA (10...80 A) 12.5 kA (10...80 A) –
Données selon IEC/EN 60947-2
Tension d'emploi Ue 230/400 V AC 400/690 V AC 400/690 V AC 400/690 V AC 690 V AC
1-pole – 125 V DC 125 V DC 125 V DC –
2-pole – 250 V DC 250 V DC 250 V DC –
3-pole – 375 V DC 375 V DC 375 V DC –
4-pole – 500 V DC 500 V DC 500 V DC –
Tension mini. de fonctionnement 12 V AC 12 V AC 12 V AC 12 V AC 12 V AC
Pouvoir de coupure ultime Icu AC 230/400 V 16 kA – – – –
AC 240/415 V – 25 kA 36 kA 50 kA 50 kA
AC 254/440 V – 15 kA 20 kA 30 kA 30 kA
AC 400/690 V – – 4.5 kA 6 kA (jusqu'à 80 A) ; 6 kA (jusqu'à 80 A) ;
4.5 kA (100…125 A) 4.5 kA (100…125 A)
DC 125 V (1-pole) – 10 kA 20 kA 30 kA –
DC 250 V (2-pole) – 10 kA 20 kA 30 kA –
DC 375 V (3-pole) – 10 kA 20 kA 30 kA 30 kA
DC 500 V (4-pole) – 10 kA 20 kA 30 kA –
Pouvoir de coupure de service Ics AC 230/400 V 10 kA – – – –
AC 240/415 V – 18 kA 30 kA 40 kA –
AC 254/440 V – 10 kA 15 kA (6…80 A) ; 22.5 kA (≤ 80 A) ; –
10 kA (100…125 A) 15 kA (100…125 A)
AC 400/690 V – – 3 kA 4 kA (≤ 80 A) ; –
3 kA (100…125 A)
DC 125 V (1-pole) – 10 kA 20 kA 30 kA –
DC 250 V (2-pole) – 10 kA 20 kA 30 kA –
DC 375 V (3-pole) – 10 kA 20 kA 30 kA 30 kA
DC 500 V (4-pole) – 10 kA 20 kA 30 kA –
Température de référence B, C, D : 30 °C, B, C, D : 30 °C, B, C, D : 30 °C B, C, D : 30 °C, Magnétique seul
pour les courbes de déclenchement K : 40 °C K : 40° C K : 40 °C
Durée de vie électrique et mécanique électrique 32…100 A : 1500 10…32 A : 10000 6…32 A : 10000 20…32 A : 10000
125 A : 1000 40…100 A : 6000 40…100 A : 6000 40…80 A : 6000
125 A : 4000 125 A : 4000
mécanique 32…100 A : 8500 10…32 A : 10000 6…32 A : 10000 20…32 A : 10000
125 A : 7000 40…100 A : 4000 40…100 A : 4000 40…80 A : 4000
125 A : 6000 125 A : 6000
