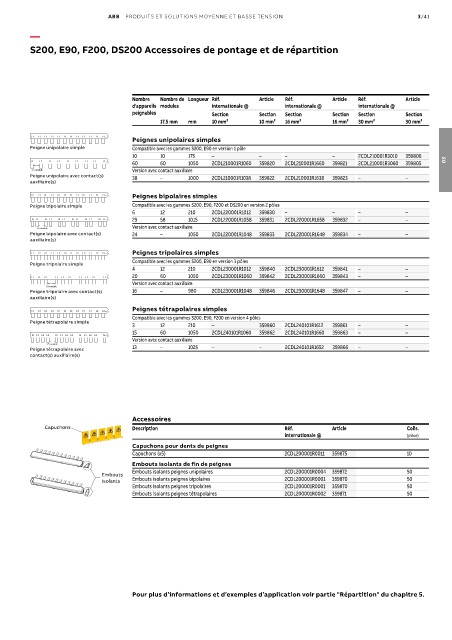

Page 239 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/41

—
S200, E90, F200, DS200 Accessoires de pontage et de répartition

Nombre Nombre de Longueur Réf. Article Réf. Article Réf. Article
d'appareils modules internationale @ internationale @ internationale @
peignables Section Section Section Section Section Section
17.5 mm mm 10 mm² 10 mm² 16 mm² 16 mm² 30 mm² 30 mm²

L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1....
Peignes unipolaires simples
Peigne unipolaire simple Compatible avec les gammes S200, E90 en version 1 pôle
10 10 175 – – – – 2CDL210001R3010 359806
L1 L1 L1 L1 L1 L1 L1 L1 L1... 03
60 60 1050 2CDL210001R1060 359820 2CDL210001R1660 359821 2CDL210001R3060 359805
1.5 module Version avec contact auxiliaire
Peigne unipolaire avec contact(s) 38 – 1000 2CDL210001R1038 359822 2CDL210001R1638 359823 – –
auxiliaire(s)
1 module
N L1 N L1 N L1 N L1 N L1 N L1.... Peignes bipolaires simples
Peigne bipolaire simple Compatible avec les gammes S200, E90, F200 et DS200 en version 2 pôles
6 12 210 2CDL220001R1012 359830 – – – –
N L1 N L1 N L1 N L1 N L1 N L1... 29 58 1015 2CDL220001R1058 359831 2CDL220001R1658 359832 – –
Version avec contact auxiliaire
1.5 module
Peigne bipolaire avec contact(s) 24 – 1050 2CDL220001R1048 359833 2CDL220001R1648 359834 – –
auxiliaire(s)
2 modules
Peignes tripolaires simples
L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3....
Compatible avec les gammes S200, E90 en version 3 pôles
Peigne tripolaire simple
4 12 210 2CDL230001R1012 359840 2CDL230001R1612 359841 – –
20 60 1050 2CDL230001R1060 359842 2CDL230001R1660 359843 – –
L1 L2 L3 L1 L2 L3 L1 L2 L3 L1...
Version avec contact auxiliaire
1.5 module
Peigne tripolaire avec contact(s) 16 – 980 2CDL230001R1048 359846 2CDL230001R1648 359847 – –
auxiliaire(s)
Peignes tétrapolaires simples
N L1 L2 L3 N L1 L2 L3 N L1 L2 L3....
Compatible avec les gammes S200, E90, F200 en version 4 pôles
Peigne tétrapolaire simple
3 12 210 – 359860 2CDL240101R1612 359861 – –
15 60 1050 2CDL240101R1060 359862 2CDL240101R1660 359863 – –
N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N ...
Version avec contact auxiliaire
1.5 module
Peigne tétrapolaire avec 13 – 1025 – – 2CDL240101R1652 359866 – –
contact(s) auxiliaire(s)

Accessoires
Capuchons Description Réf. Article Colis.
internationale @ (pièce)
Capuchons pour dents de peignes
Capuchons (x5) 2CDL200001R0011 359875 10
Embouts isolants de fin de peignes
Embouts isolants peignes unipolaires 2CDL200001R0004 359872 50
Embouts
isolants Embouts isolants peignes bipolaires 2CDL200001R0001 359870 50
Embouts isolants peignes tripolaires 2CDL200001R0001 359870 50
Embouts isolants peignes tétrapolaires 2CDL200001R0002 359871 50

Pour plus d’informations et d’exemples d’application voir partie "Répartition" du chapitre 5.
