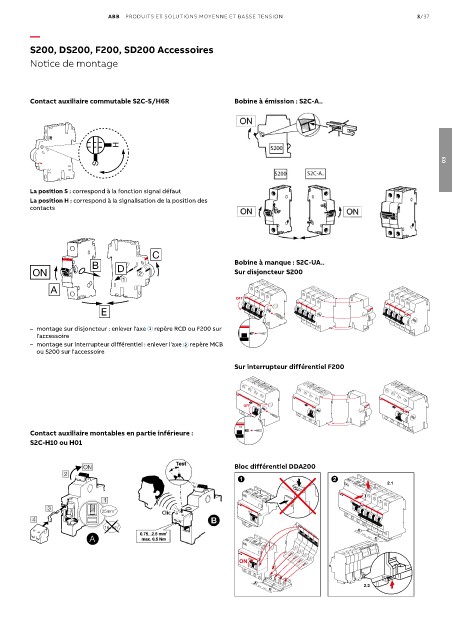

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/37
—
S200, DS200, F200, SD200 Accessoires
Notice de montage
Contact auxiliaire commutable S2C-S/H6R Bobine à émission : S2C-A..
H
S 03
La position S : correspond à la fonction signal défaut
La position H : correspond à la signalisation de la position des
contacts
C
B D Bobine à manque : S2C-UA..
ON 2 Sur disjoncteur S200
1
A
E
– montage sur disjoncteur : enlever l'axe 1 repère RCD ou F200 sur
l'accessoire
– montage sur interrupteur différentiel : enlever l'axe 2 repère MCB
ou S200 sur l'accessoire
Sur interrupteur différentiel F200
Contact auxiliaire montables en partie inférieure :
S2C-H10 ou H01
ON Bloc différentiel DDA200
2
1 2
2.1
1 1
3
25mm 2
4
16 mm 2
A
ON
2.2
