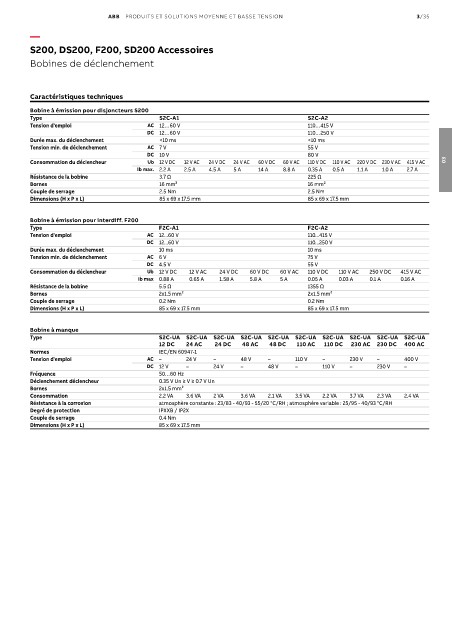

Page 233 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/35

—
S200, DS200, F200, SD200 Accessoires

Bobines de déclenchement

Caractéristiques techniques

Bobine à émission pour disjoncteurs S200
Type S2C-A1 S2C-A2
Tension d'emploi AC 12…60 V 110…415 V
DC 12…60 V 110…250 V
Durée max. du déclenchement <10 ms <10 ms
Tension min. de déclenchement AC 7 V 55 V
DC 10 V 80 V
Consommation du déclencheur Ub 12 V DC 12 V AC 24 V DC 24 V AC 60 V DC 60 V AC 110 V DC 110 V AC 220 V DC 230 V AC 415 V AC 03
Ib max. 2.2 A 2.5 A 4.5 A 5 A 14 A 8.8 A 0.35 A 0.5 A 1.1 A 1.0 A 2.7 A
Résistance de la bobine 3.7 Ω 225 Ω
Bornes 16 mm² 16 mm²
Couple de serrage 2.5 Nm 2.5 Nm
Dimensions (H x P x L) 85 x 69 x 17.5 mm 85 x 69 x 17.5 mm

Bobine à émission pour interdiff. F200
Type F2C-A1 F2C-A2
Tension d'emploi AC 12...60 V 110...415 V
DC 12...60 V 110...250 V
Durée max. du déclenchement 10 ms 10 ms
Tension min. de déclenchement AC 6 V 75 V
DC 4.5 V 55 V
Consommation du déclencheur Ub 12 V DC 12 V AC 24 V DC 60 V DC 60 V AC 110 V DC 110 V AC 250 V DC 415 V AC
Ib max 0.88 A 0.65 A 1.58 A 5.8 A 5 A 0.05 A 0.03 A 0.1 A 0.16 A
Résistance de la bobine 5.5 Ω 1355 Ω
Bornes 2x1.5 mm² 2x1.5 mm²
Couple de serrage 0.2 Nm 0.2 Nm
Dimensions (H x P x L) 85 x 69 x 17.5 mm 85 x 69 x 17.5 mm

Bobine à manque
Type S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA S2C-UA
12 DC 24 AC 24 DC 48 AC 48 DC 110 AC 110 DC 230 AC 230 DC 400 AC
Normes IEC/EN 60947-1
Tension d'emploi AC – 24 V – 48 V – 110 V – 230 V – 400 V
DC 12 V – 24 V – 48 V – 110 V – 230 V –
Fréquence 50…60 Hz
Déclenchement déclencheur 0.35 V Un ≥ V ≥ 0.7 V Un
Bornes 2x1.5 mm²
Consommation 2.2 VA 3.6 VA 2 VA 3.6 VA 2.1 VA 3.5 VA 2.2 VA 3.7 VA 2.3 VA 2.4 VA
Résistance à la corrosion atmosphère constante : 23/83 - 40/93 - 55/20 °C/RH ; atmosphère variable : 25/95 - 40/93 °C/RH
Degré de protection IPXXB / IP2X
Couple de serrage 0.4 Nm
Dimensions (H x P x L) 85 x 69 x 17.5 mm
