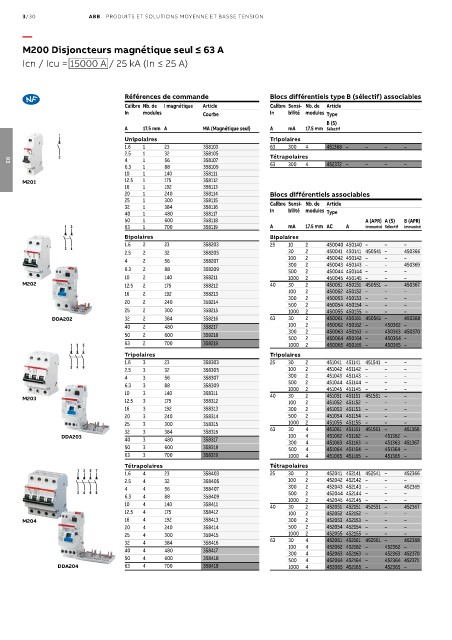

3/30 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
M200 Disjoncteurs magnétique seul ≤ 63 A

Icn / Icu = 15000 A / 25 kA (In ≤ 25 A)

Références de commande Blocs différentiels type B (sélectif) associables
Calibre Nb. de I magnétique Article Calibre Sensi- Nb. de Article
In modules Courbe In bilité modules Type
B (S)
A 17.5 mm A MA (Magnétique seul) A mA 17.5 mm Sélectif
Unipolaires Tripolaires
1.6 1 23 358103 63 300 4 451368 – – – –
2.5 1 32 358105 Tétrapolaires
4 1 56 358107
03
6.3 1 88 358109 63 300 4 452372 – – – –
10 1 140 358111
M201 12.5 1 175 358112
16 1 192 358113
20 1 240 358114 Blocs différentiels associables
25 1 300 358115 Calibre Sensi- Nb. de Article
32 1 384 358116 In bilité modules
40 1 480 358117 Type
50 1 600 358118 A (APR) A (S) B (APR)
63 1 700 358119 A mA 17.5 mm AC A Immunisé Sélectif Immunisé
Bipolaires Bipolaires
1.6 2 23 358203 25 10 2 450040 450140 – – –
2.5 2 32 358205 30 2 450041 450141 450541 – 450366
4 2 56 358207 100 2 2 450042 450142 – – – – 450369
450043 450143 –
300
6.3 2 88 358209 500 2 450044 450144 – – –
10 2 140 358211 1000 2 450045 450145 – – –
M202 12.5 2 175 358212 40 30 2 450051 450151 450551 – 450367
16 2 192 358213 100 2 2 450052 450152 – – – – –
300
450053 450153 –
20 2 240 358214 500 2 450054 450154 – – –
25 2 300 358215 1000 2 450055 450155 – – –
DDA202 32 2 384 358216 63 30 2 450061 450161 450561 – 450368
40 2 480 358217 100 2 450062 450162 – 450362 –
50 2 600 358218 300 2 2 450063 450163 – 450363 450370
450364 –
500
450064 450164 –
63 2 700 358219 1000 2 450065 450165 – 450365 –
Tripolaires Tripolaires
1.6 3 23 358303 25 30 2 451041 451141 451541 – –
2.5 3 32 358305 100 2 451042 451142 – – –
4 3 56 358307 300 2 451043 451143 – – –
6.3 3 88 358309 500 2 2 451044 451144 – – – – –
451045 451145 –
1000
10 3 140 358311
M203 40 30 2 451051 451151 451551 – –
12.5 3 175 358312 100 2 451052 451152 – – –
16 3 192 358313 300 2 451053 451153 – – –
20 3 240 358314 500 2 451054 451154 – – –
25 3 300 358315 1000 2 451055 451155 – – –
32 3 384 358316 63 30 4 451061 451161 451561 – 451366
DDA203 40 3 480 358317 100 4 4 451062 451162 – 451362 –
451363 451367
451063 451163 –
300
50 3 600 358318 500 4 451064 451164 – 451364 –
63 3 700 358319 1000 4 451065 451165 – 451365 –
Tétrapolaires Tétrapolaires
1.6 4 23 358403 25 30 2 452041 452141 452541 – 452366
2.5 4 32 358405 100 2 452042 452142 – – –
4 4 56 358407 300 2 452043 452143 – – 452369
6.3 4 88 358409 500 2 2 452044 452144 – – – – –
1000
452045 452145 –
10 4 140 358411 40 30 2 452051 452151 452551 – 452367
12.5 4 175 358412 100 2 452052 452152 – – –
M204 16 4 192 358413 300 2 452053 452153 – – –
20 4 240 358414 500 2 452054 452154 – – –
25 4 300 358415 1000 2 452055 452155 – – –
32 4 384 358416 63 30 4 452061 452161 452561 – 452368
40 4 480 358417 100 4 4 452062 452162 – 452362 –
452363 452370
452063 452163 –
300
50 4 600 358418 500 4 452064 452164 – 452364 452371
DDA204 63 4 700 358419 1000 4 452065 452165 – 452365 –
