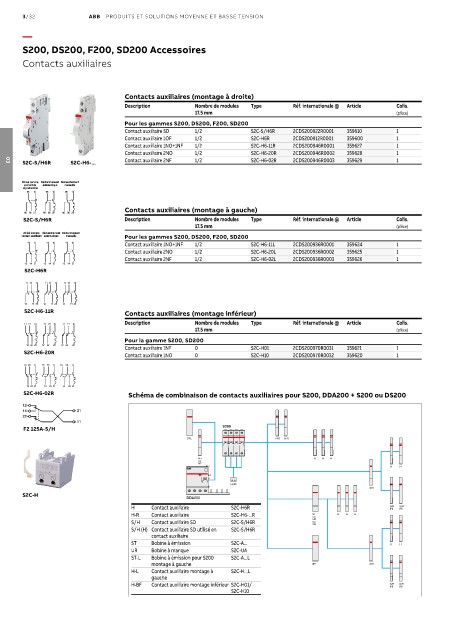

Page 230 - Les indispensables 2021

3/32 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
S200, DS200, F200, SD200 Accessoires

Contacts auxiliaires

Contacts auxiliaires (montage à droite)
Description Nombre de modules Type Réf. internationale @ Article Colis.
17.5 mm (pièce)
Pour les gammes S200, DS200, F200, SD200
Contact auxiliaire SD 1/2 S2C-S/H6R 2CDS200922R0001 359610 1
Contact auxiliaire 1OF 1/2 S2C-H6R 2CDS200912R0001 359600 1
Contact auxiliaire 1NO+1NF 1/2 S2C-H6-11R 2CDS200946R0001 359627 1
Contact auxiliaire 2NO 1/2 S2C-H6-20R 2CDS200946R0002 359628 1
S2C-S/H6R S2C-H6-... Contact auxiliaire 2NF 1/2 S2C-H6-02R 2CDS200946R0003 359629 1
03
S2C-H6R S2C-S/H6R
Utilisé comme Déclanchement Déclanchement Utilisé comme Déclanchement Déclanchement
contact auxiliaire automatique manuelle contact de automatique manuelle
signalisation
11 1 11 1 11 1 95 1 95 1 95 1
Contacts auxiliaires (montage à gauche)
12 14 2 12 14 2 12 14 2 96 98 2 96 98 2 96 98 2
S2C-S/H6R Description Nombre de modules Type Réf. internationale @ Article Colis.
17.5 mm (pièce)
S2C-H6R S2C-S/H6R
Utilisé comme Déclanchement Déclanchement Utilisé comme Déclanchement Déclanchement
manuelle
contact auxiliaire automatique manuelle contact de automatique Pour les gammes S200, DS200, F200, SD200
signalisation
11 1 11 1 11 1 95 1 95 1 95 1
Contact auxiliaire 1NO+1NF 1/2 S2C-H6-11L 2CDS200936R0001 359624 1
Contact auxiliaire 2NO 1/2 S2C-H6-20L 2CDS200936R0002 359625 1
Contact auxiliaire 2NF 1/2 S2C-H6-02L 2CDS200936R0003 359626 1
12 14 2 12 14 2 12 14 2 96 98 2 96 98 2 96 98 2
S2C-H6R
Used as Automatic Manual
auxiliary contact opening opening
11 13 1 11 13 1 11 13 1
12 14 2 12 14 2 12 14 2
S2C-H6-11R Contacts auxiliaires (montage inférieur)
Used as Automatic Manual
auxiliary contact opening opening
11 21 1 11 21 1 11 21 1 Description Nombre de modules Type Réf. internationale @ Article Colis.
17.5 mm (pièce)
Pour la gamme S200, SD200
12 22 2 12 22 2 12 22 2 Contact auxiliaire 1NF 0 S2C-H01 2CDS200970R0031 359621 1
S2C-H6-20R
Used as Automatic Manual Contact auxiliaire 1NO 0 S2C-H10 2CDS200970R0032 359620 1
auxiliary contact opening opening
13 23 1 13 23 1 13 23 1
14 24 2 14 24 2 14 24 2
S2C-H6-02R Schéma de combinaison de contacts auxiliaires pour S200, DDA200 + S200 ou DS200
12
14 21
22
11
F2 125A-S/H S200
ST-L H-R H-R

H-L H H H
ou
NT
H H
H-BF
S/H
S2C-H
DDA200
H Contact auxiliaire S2C-H6R S/H S/H
(H)
(H)
H-R Contact auxiliaire S2C-H6-...R ST ou H H H
S/H Contact auxiliaire SD S2C-S/H6R UR ou OU
S/H (H) Contact auxiliaire SD utilisé en S2C-S/H6R
contact auxiliaire
ST Bobine à émission S2C-A... H H
UR Bobine à manque S2C-UA
ST-L Bobine à émission pour S200 S2C-A...L
montage à gauche BP S/H
H-L Contact auxiliaire montage à S2C-H...L
gauche
H-BF Contact auxiliaire montage inférieur S2C-H01/ S/H S/H
(H)
(H)
S2C-H10

H

H
ou
S/H
S/H
(H)
H
F200 ST-F H ou F2 125 A S/H F204 125 A
ou
UR S/H F204 B type
ou F204 PV B
OU
AR/MOD-F S/H
(H)
